南运河北陈屯节制闸是建于上世纪七十年代的河道节制闸。
南运河北陈屯枢纽，海河流域南运河上的水利枢纽，位于河北省沧州市药王庙和北陈屯两村之间南运河上。1971年11月开工，1973年6月竣工。节制闸和船闸组成。主要任务是与捷地分洪闸联合运用，控制南运河下泄流量，兼有蓄水、灌溉、航运、供水等综合效益，是南运河渠化规划五级梯级布置的第三级。
投入运用后，节制闸在泄洪、输水、蓄水、灌溉方面发挥了作用。因河道平时无水未能通航。

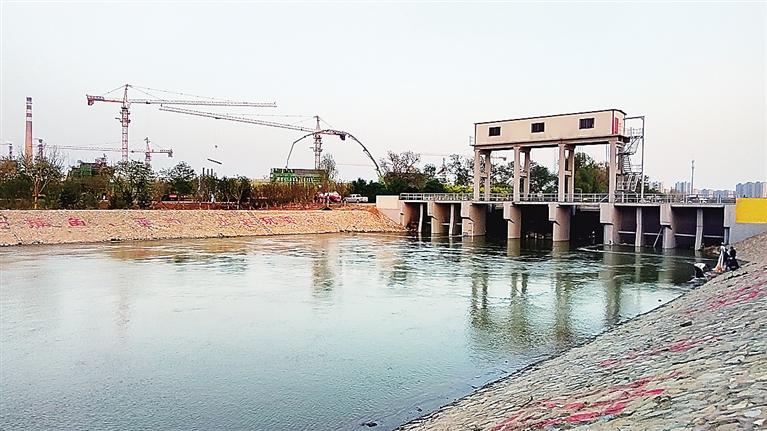

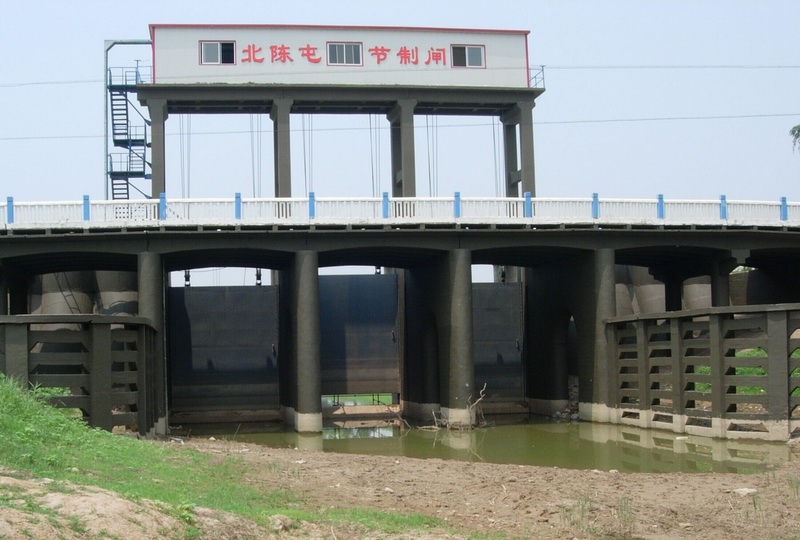

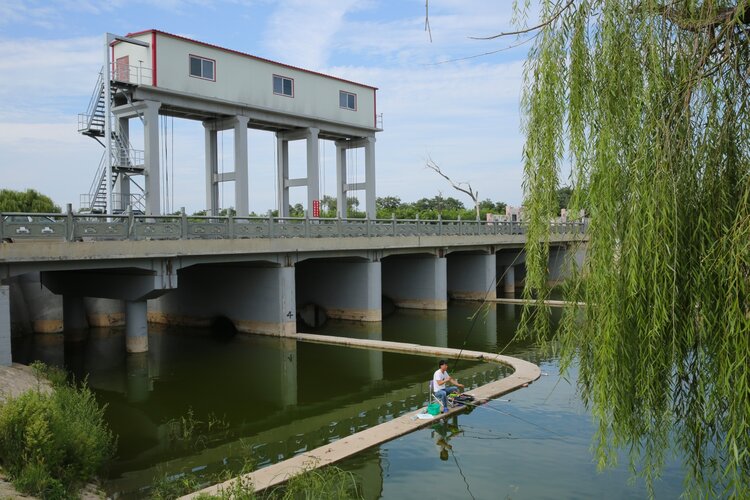

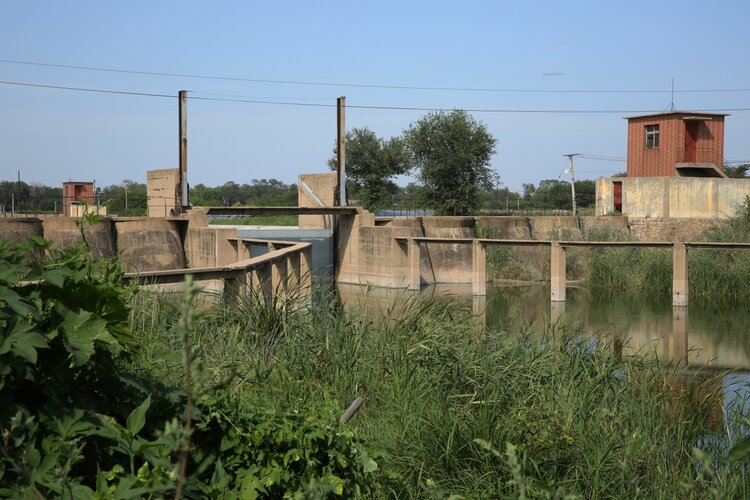

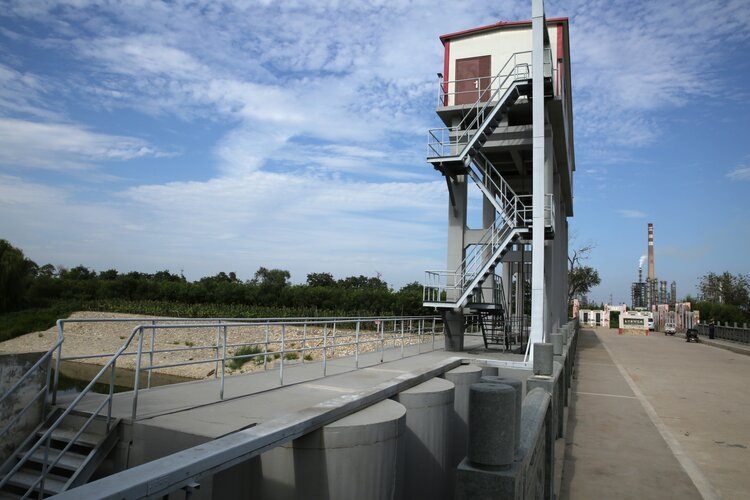

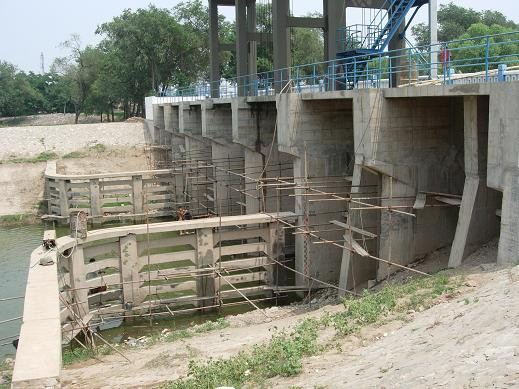

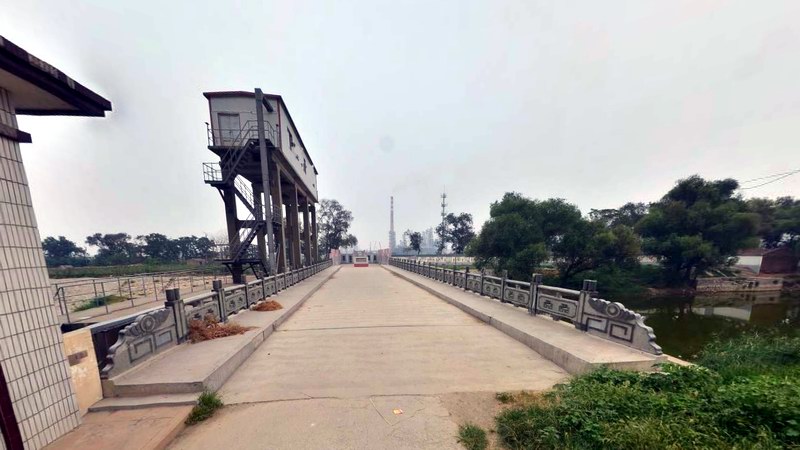

节制闸，共3孔，门宽6.0米，门高6.3米。闸室底板长16.3米，闸上混凝土铺盖长5.7米，浆砌石6.3米，干砌石5。6米，抛石5.9米，上游护坡总长23.5米。闸下游护底总长54米，其中混凝土消力池21米，底高程3.3米，海漫长23米；防冲槽10米，下游护坡总长69米。

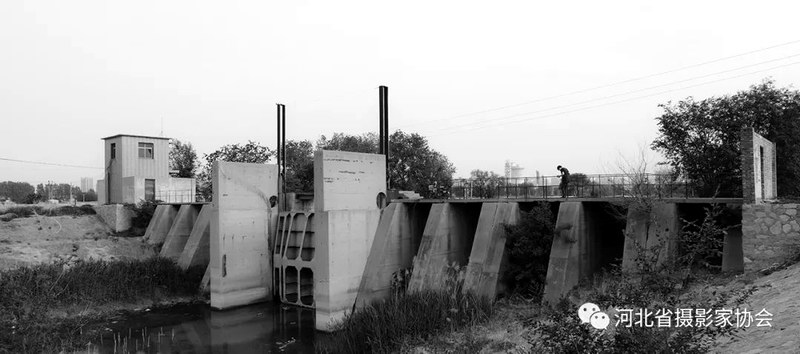

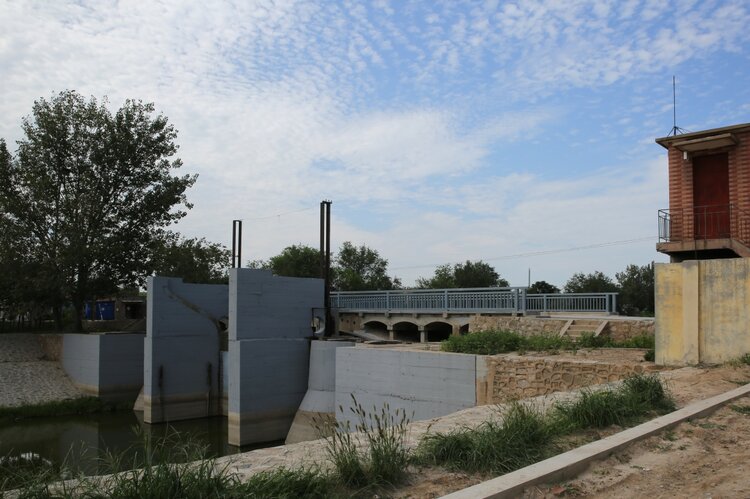

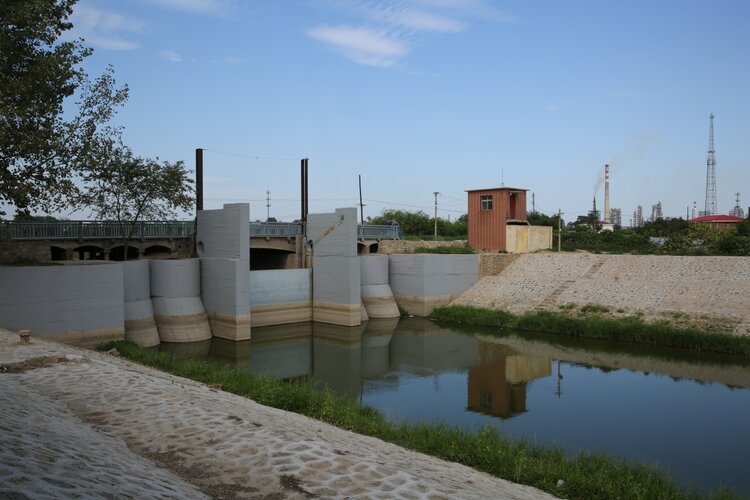

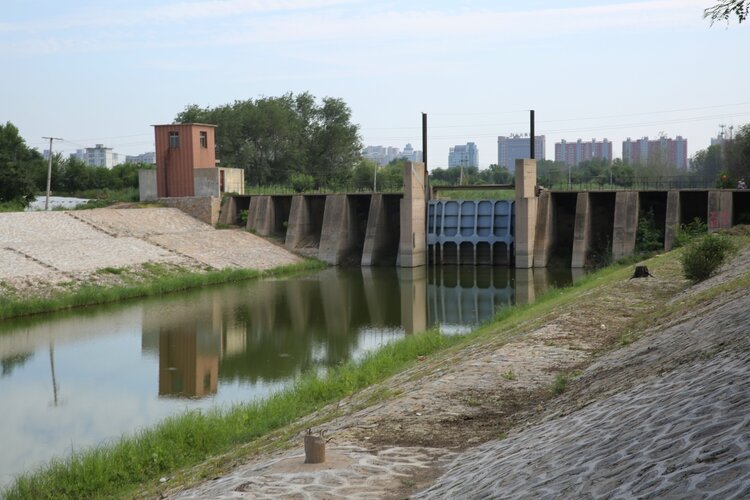

船闸，在节制闸的左侧，由上、下游引航道，上下闸首和闸室组成。上游引航道底高程5.3米，下游引航道底高程4.0米，上下游引航道底宽均为14米，长各400米，均为复式断面，边坡10米高程以下为1：3，以上为l：2。上闸首闸室长12.0米，底高程5。3米，门顶高程12.3米。下闸首闸室长13.0米，底高程4.0米，门顶高程11.0米。闸室长136米，宽10米，底高程4.0米，边坡10米高程以下为1：2.5，以上为1：20。
|
|
