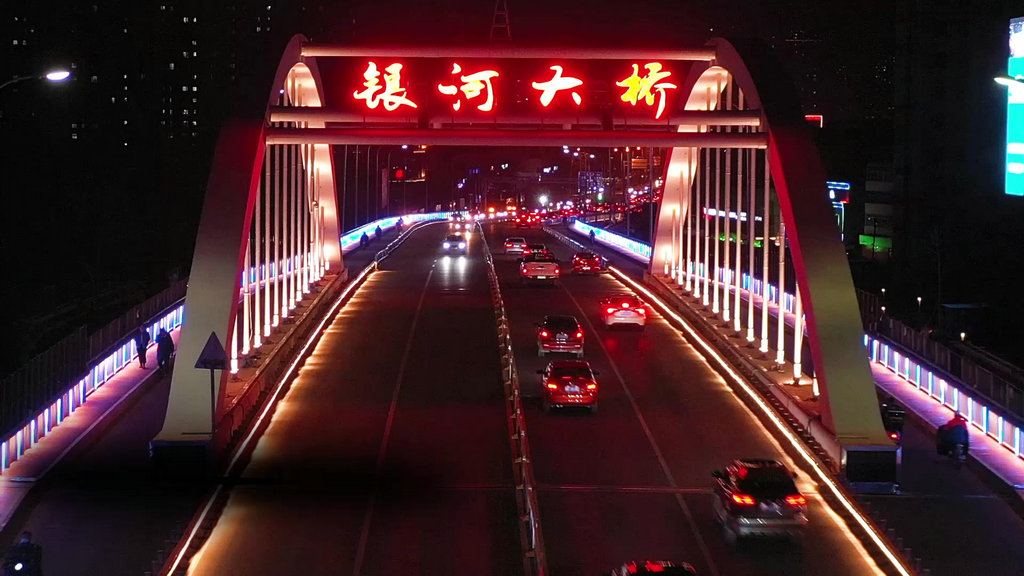

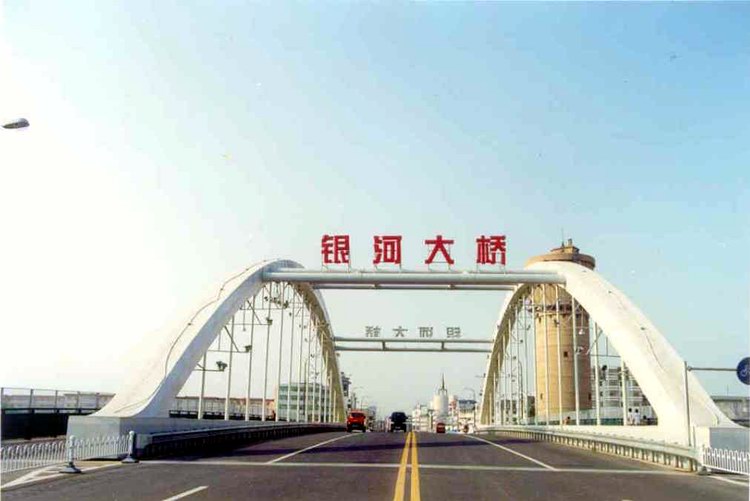

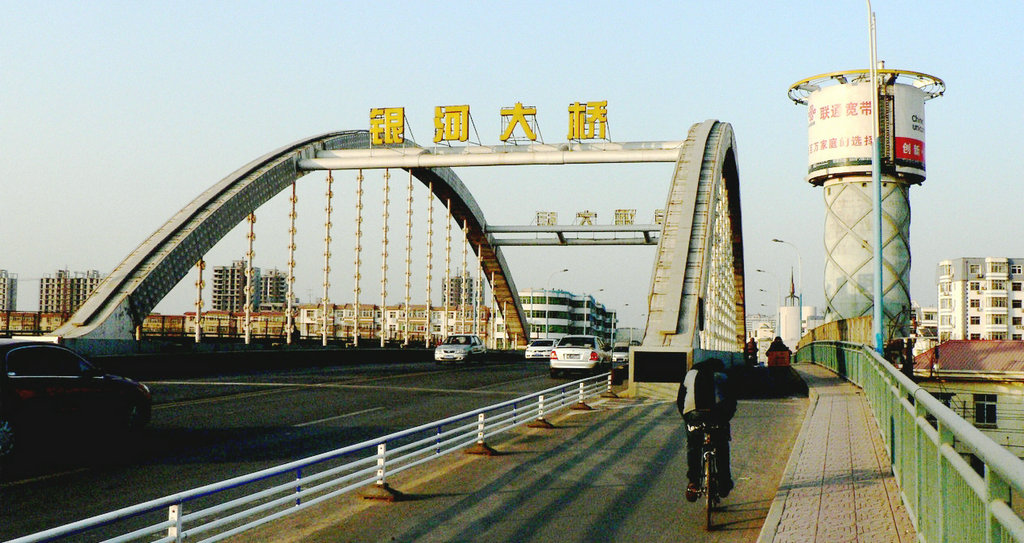

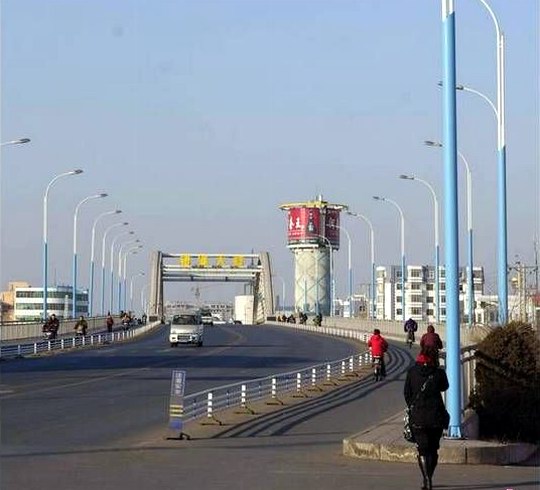

廊坊市银河大桥
〈〉〔〕[]{}

廊坊市银河大桥

廊坊市银河大桥

廊坊市银河大桥

廊坊市银河大桥

廊坊市银河大桥

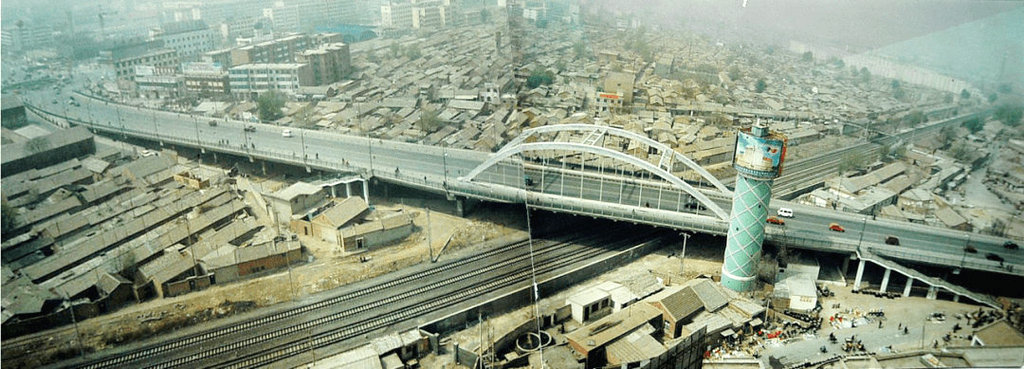

    廊坊市银河高架桥横跨京山铁路6股,其中正线三股。位于京山铁路的主要提速区段,本桥与铁路Ι道相交处铁路里程为K74+415.52。桥梁共17孔,桥长466.90米。其中主桥为跨度65.7米的预应力砼系杆拱,矢高12米,桥面宽27.5米,拱圈位于机动车道与非机动车道之间,为等截面普通钢筋砼结构。吊杆为热挤PE钢丝束。为改善视觉效果,对吊索进行防护,外套Φ160钢管。
  南北引桥各设8孔25米预应力砼空心板梁,桥面宽24.5米,横桥向每孔摆放18片板梁。桥墩为双柱加盖梁结构,基础采用φ120厘米钻孔灌注桩。
  开工时间:1999年1月7日;竣工时间:2000年5月17日。
