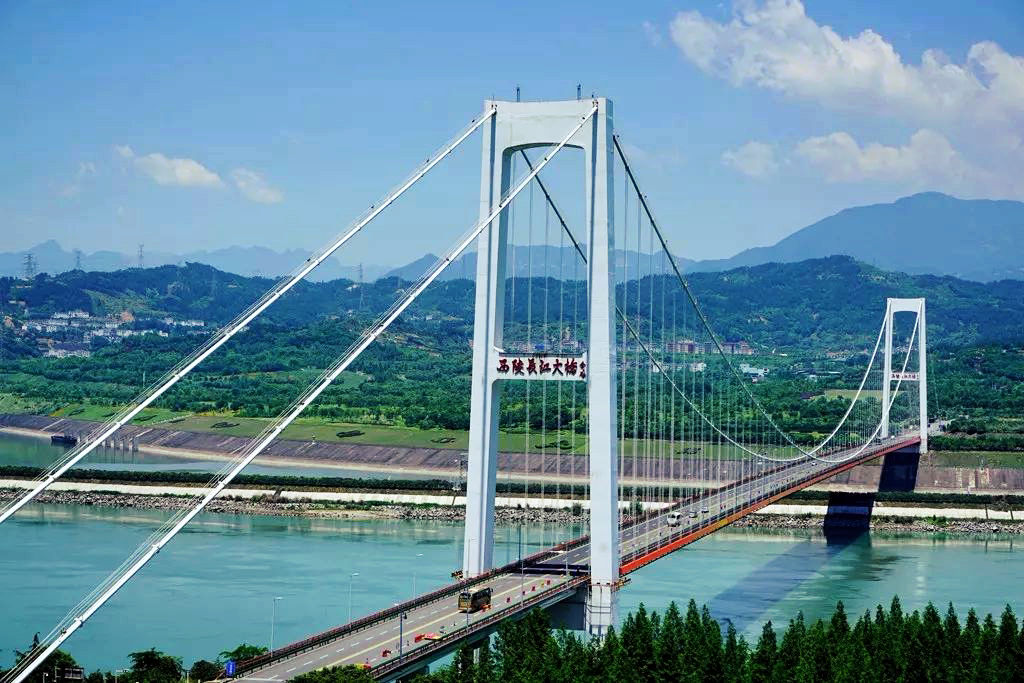

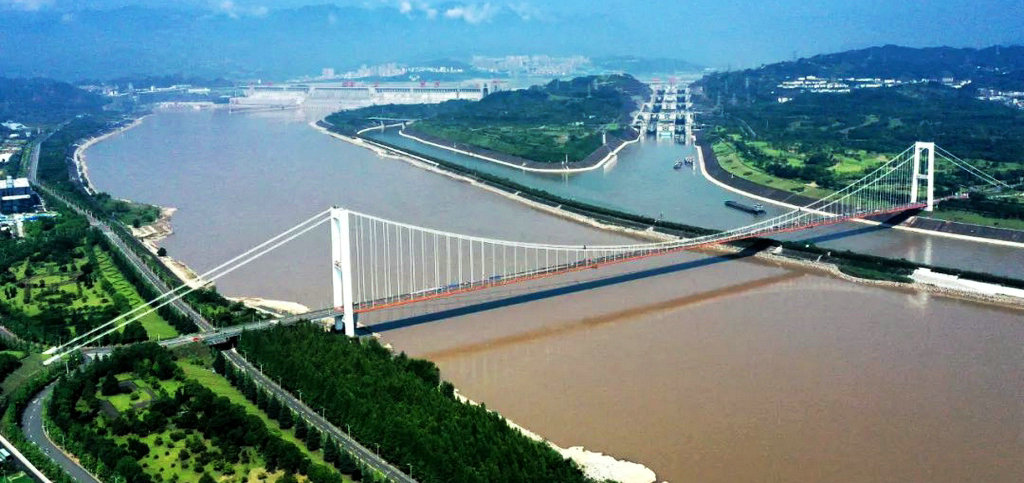

    西陵长江大桥(Xiling Yangtze River Bridge),是中国湖北省宜昌市境内连接南北两岸的过江通道,位于长江水道之上,是三峡工程交通的关键工程之一。
  西陵长江大桥于1993年12月23日动工兴建;于1996年8月10日通车运营。
  西陵长江大桥南起西陵大道,上跨长江水道,北至江峡大道;线路全长1118.66米,主跨度长900米;桥面为双向四车道一级公路,设计速度为80千米/小时。
  西陵长江大桥全桥总长1118.66米,主孔跨长900米,两岸连孔跨长30米;桥面净宽18米,两侧人行道宽1.5米;矢跨比1/10.465,北背缆水平跨距255米,南背水平跨距225米。全桥钢箱梁标准节段共计70个,采用(20.6x3x12.7)立方米规格,2个端节段,采用(20.6x3x5,48)立方米规格,桥面混凝土厚6厘米。主塔高度120米,塔顶高程187.5米,塔柱截面纵向长6米,横向长4米,根部实体段2米;主塔基础直径2.2米,引桥基础直径1.5米。每根主缆长1478米,重2300吨,由110股、每股91根5毫米钢丝组成,挤压成圆形后直径560毫米;主缆垂跨比为1:10.465,两主缆的中心距为20米,吊索中心距为12.7米。
