长沙市三汊矶大桥
〈湘江〉〔〕[湘江四桥]{}

长沙市三汊矶大桥

长沙市三汊矶大桥

长沙市三汊矶大桥

长沙市三汊矶大桥

长沙市三汊矶大桥

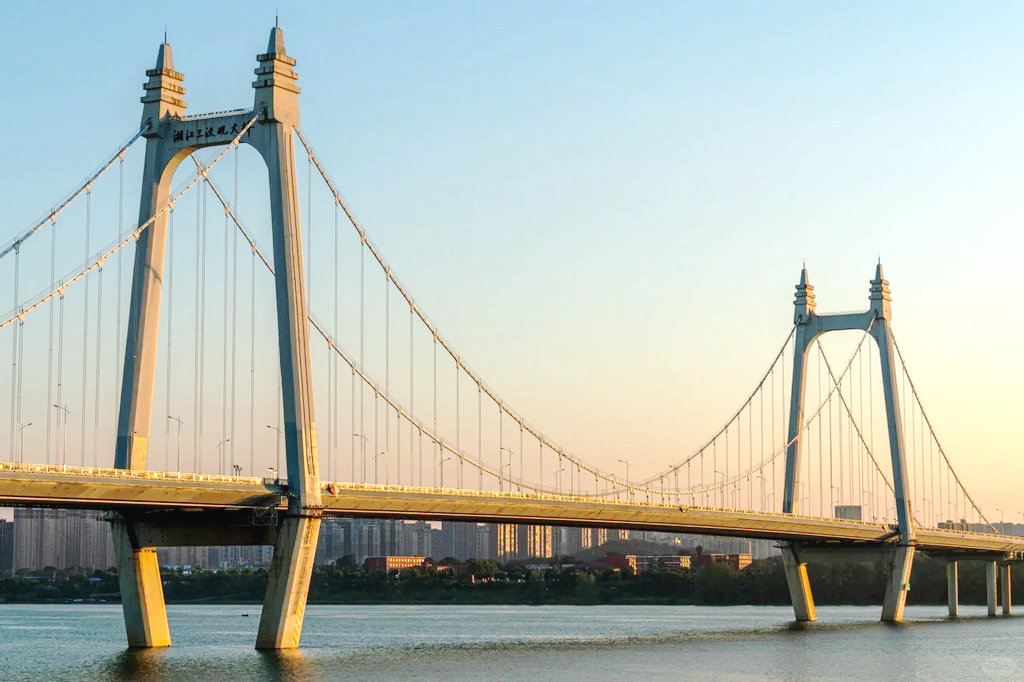

    湘江三汊矶大桥(Sanchaji Bridge Over Xiangjiang River)是中国湖南省长沙市境内连接岳麓区与开福区的过江通道,位于湘江水道之上,是长沙市东北部的城市主干路的构成部分之一。
  湘江三汊矶大桥于2004年4月30日动工兴建;于2006年6月8日完成主桥合龙工程,全线贯通;于2006年9月1日通车运营。
  湘江三汊矶大桥西起银杉路,上跨湘江水道,东止芙蓉北路,线路全长1577米,主桥全长732米;桥面为双向六车道城市主干路,设计速度为60千米/小时。
  湘江三汊矶大桥位于中国湖南省长沙市,连接连接岳麓区与开福区;南距上游福元路大桥2.7千米,北距下游湘江大桥4.2千米;该桥西起岳麓区银杉路与长沙市北二环交汇口,上跨湘江水道,东至开福区北二环与芙蓉北路交汇立交,其中,西岸接银杉路、潇湘北路,东岸接湘江北路、兴隆路、芙蓉北路;该桥全段为长沙市北二环组成部分之一。
  湘江三汊矶大桥主要由水上主桥、塔柱、悬索吊杆、桥墩、桥面及各立交匝道组成,主桥路段呈西南至东北方向布置。
  湘江三汊矶大桥线路长1577米,主桥采用(70+132+328+132+70)米跨径布置,中跨主缆矢跨比1/5,边跨矢跨比1/10.6245,悬索桥主缆位于半径为24402.745米竖曲线上。主梁全宽35米,钢箱梁高跨比1:91.1,高宽比1:9.72。11号西塔柱自基顶算起高106.16米,12号东塔柱自承台顶算起104.453米,两个塔柱自桥面算起为71.752米。量他在中心间距在塔顶处为25米。主缆中心线长度为680.70米,全桥钢缆量1026墩。吊索间距9米,全桥共122对吊索。上鞍座净重26吨;鞍座下垫板构件包括填板等重14.5吨,全桥共4套鞍座。
