枣庄市台儿庄区台儿庄船闸桥
〈韩庄运河、鲁南运河、鲁运河、京杭运河〉〔〕[]{}

枣庄市台儿庄区台儿庄船闸桥

枣庄市台儿庄区台儿庄船闸桥

枣庄市台儿庄区台儿庄船闸桥

枣庄市台儿庄区台儿庄船闸桥

枣庄市台儿庄区台儿庄船闸桥

枣庄市台儿庄区台儿庄船闸桥

枣庄市台儿庄区台儿庄船闸桥

枣庄市台儿庄区台儿庄船闸桥

枣庄市台儿庄区台儿庄船闸桥

枣庄市台儿庄区台儿庄船闸桥

枣庄市台儿庄区台儿庄船闸桥

枣庄市台儿庄区台儿庄船闸桥

枣庄市台儿庄区台儿庄船闸桥


枣庄市台儿庄区台儿庄船闸桥

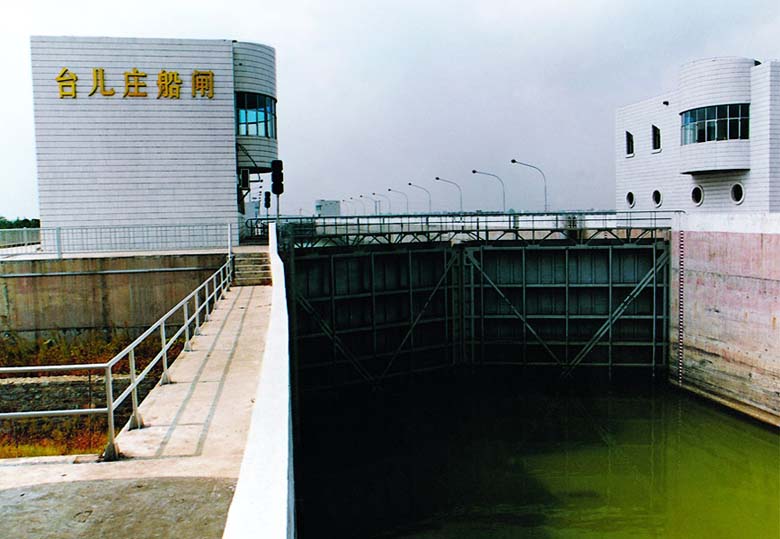

 老百晓集桥注:台儿庄船闸

枣庄市台儿庄区台儿庄船闸桥
 老百晓集桥注:台儿庄船闸

枣庄市台儿庄区台儿庄船闸桥
 老百晓集桥注:台儿庄船闸

枣庄市台儿庄区台儿庄船闸桥
 老百晓集桥注:台儿庄船闸

枣庄市台儿庄区台儿庄船闸桥

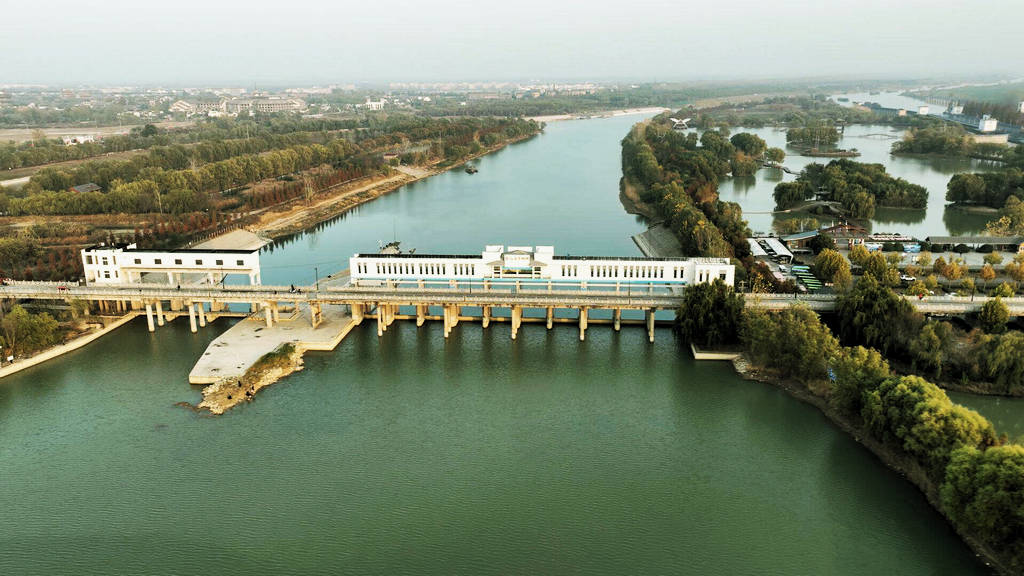

 老百晓集桥注:南水北调台儿庄泵站

枣庄市台儿庄区台儿庄船闸桥
 老百晓集桥注:南水北调台儿庄泵站

枣庄市台儿庄区台儿庄船闸桥
 老百晓集桥注:南水北调台儿庄泵站

枣庄市台儿庄区台儿庄船闸桥

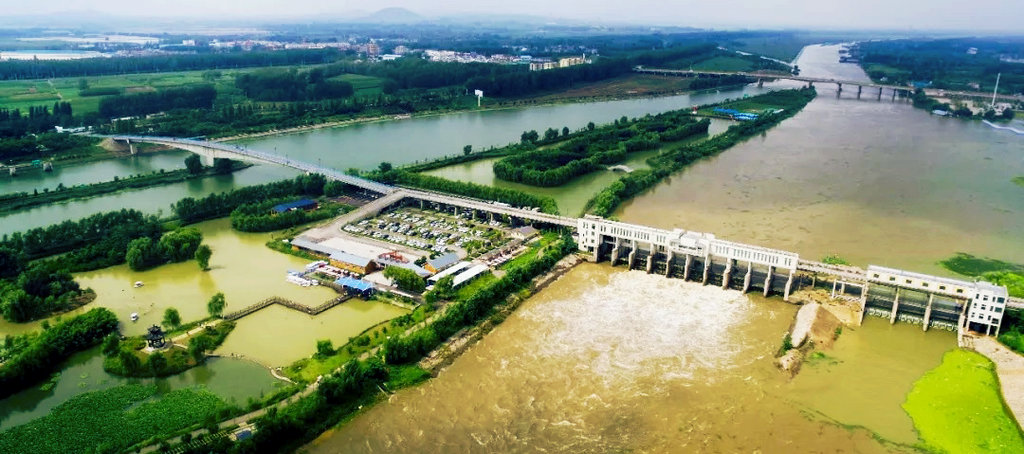

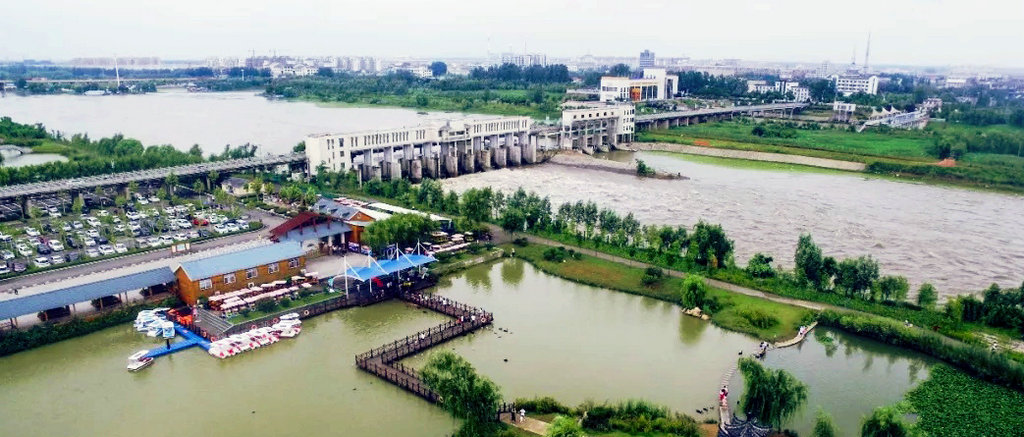

 老百晓集桥注:台儿庄船闸节制闸

枣庄市台儿庄区台儿庄船闸桥
 老百晓集桥注:台儿庄船闸节制闸

枣庄市台儿庄区台儿庄船闸桥

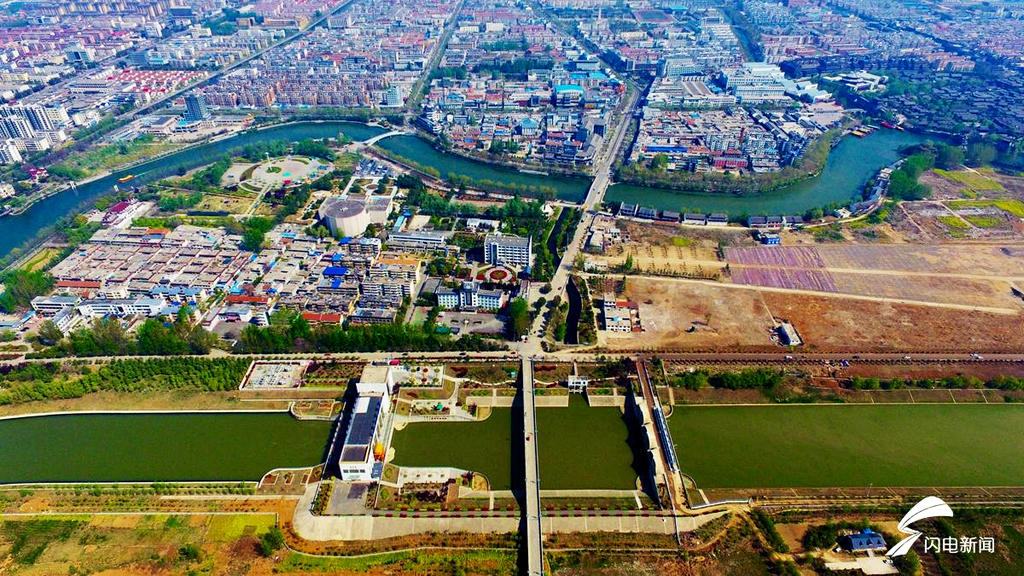

 老百晓集桥注:台儿庄船闸全景

    台儿庄二线船闸工程位于山东南部的京杭运河之韩庄运河段上,是国家整治京杭大运河中韩庄运河工程的一部分,被山东省列为《七五》应急工程项目。设计年单项通过能力2100万吨。船闸等级为二级,全长296米,闸室长234米、宽23米、净深为15米,闸室底板厚2.5米,三级上下引航道各长390米,其中停靠段为205米,靠船段为185米,底宽为70米,净深为6米。设计水头:5.5米。土方挖填 220万立方米,现浇混凝土6.5万立方米,浆砌块石1.86万立方米,金属构件安装354吨。船闸闸室采用“U”型整体式钢筋混凝土结构,上、下闸首采用钢筋混凝土整体式结构,闸门形式为钢结构人字型闸门。该工程获中国土木工程詹天佑奖。
