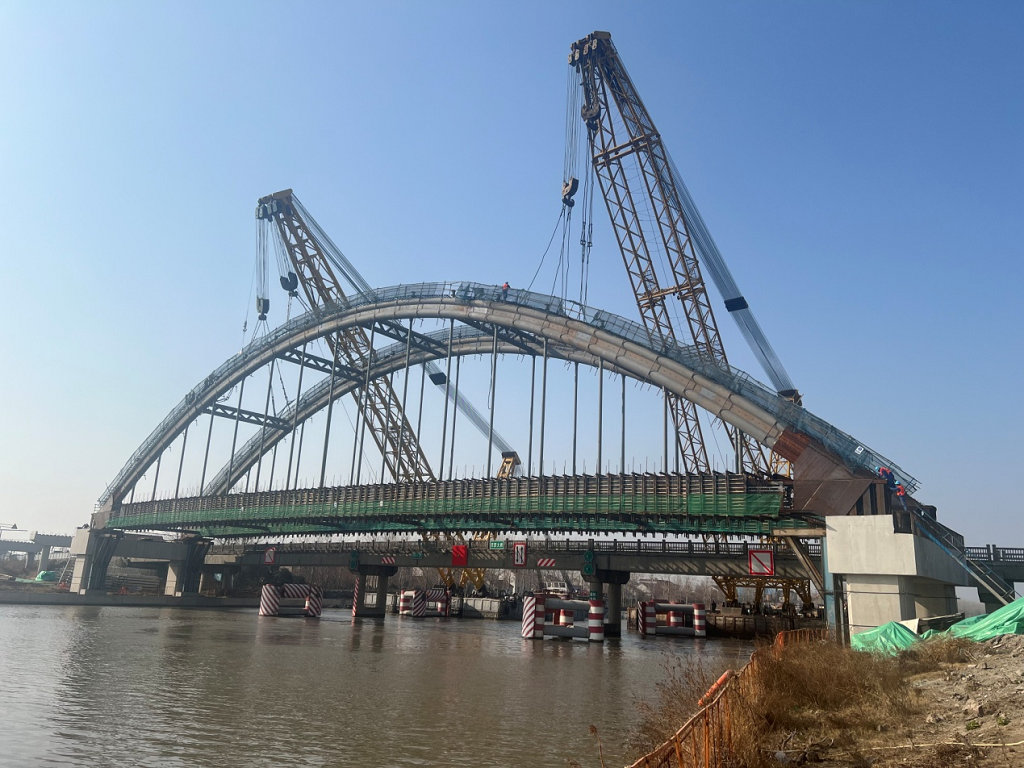

南通市海门区天西大桥

〈通吕运河〉〔〕[公路·下承式钢管砼系杆拱桥]｛｝

	天西大桥位于海门区天池路，跨越通扬线通吕运河海门段，为Ⅲ级航道，新建天西大桥桥梁跨径布置为(5×20+92+7×20)m，桥梁全长为 337.06m，桥梁净宽9m，主桥全宽14m。主桥上部结构采用下承式钢管砼系杆拱桥，一跨跨越通吕运河航道。　　天西大桥桥梁跨径布置为(5×20+92+7×20)m，桥梁全长为337.06m。主桥上部结构采用下承式钢管砼系杆拱桥，一跨跨越通吕运河航道，引桥上部结构采用20m 装配式预应力混凝土空心板梁。下部结构采用桩柱式桥墩、U 型桥台，钻孔灌注桩基础。
