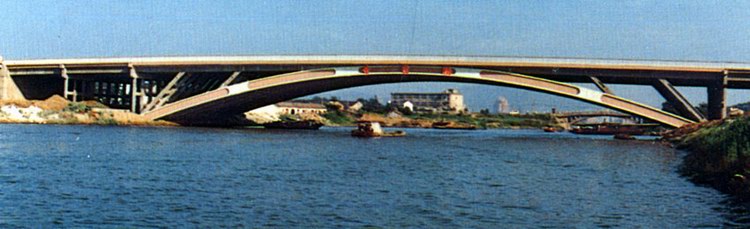

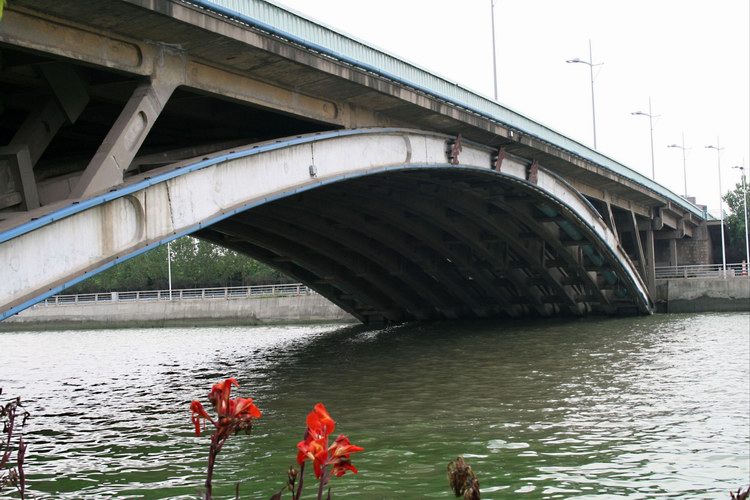

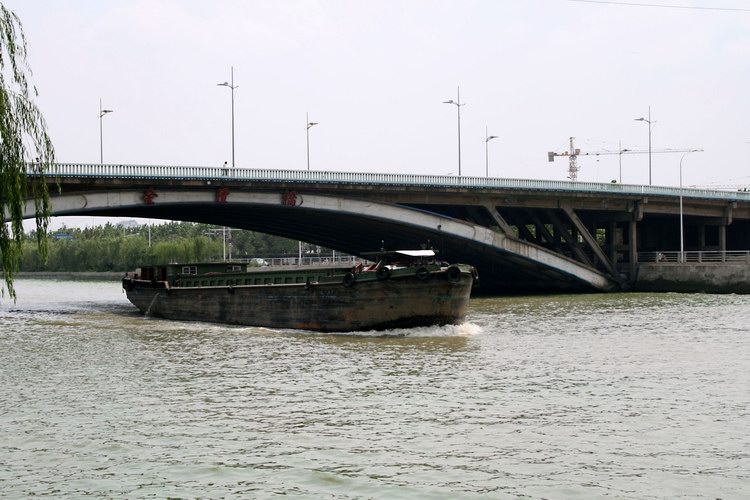

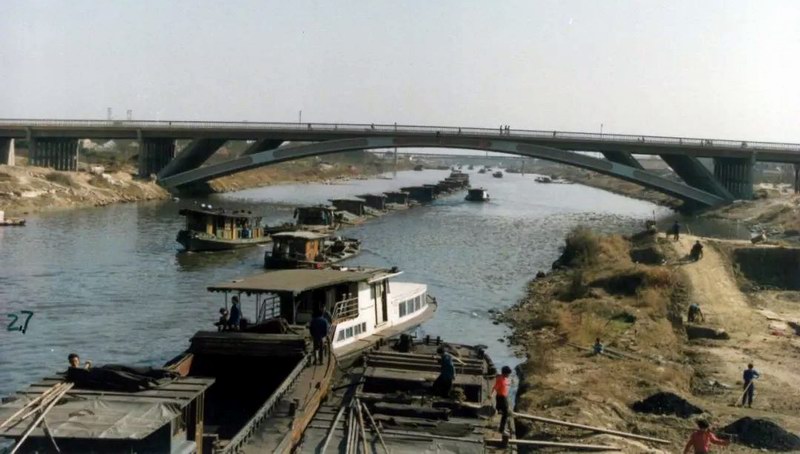

金匮桥跨越京杭大运河,矢跨比为1/10。拱肋为工字形,金匮主拱腿为等截面,实腹段为变截面,在四分点附近截面高度最大,分别向拱脚、跨中减小,为使拱轴线接近连续,在实腹段四分点附近拱肋下缘设置连接板,使轴线下移。1985年建成。

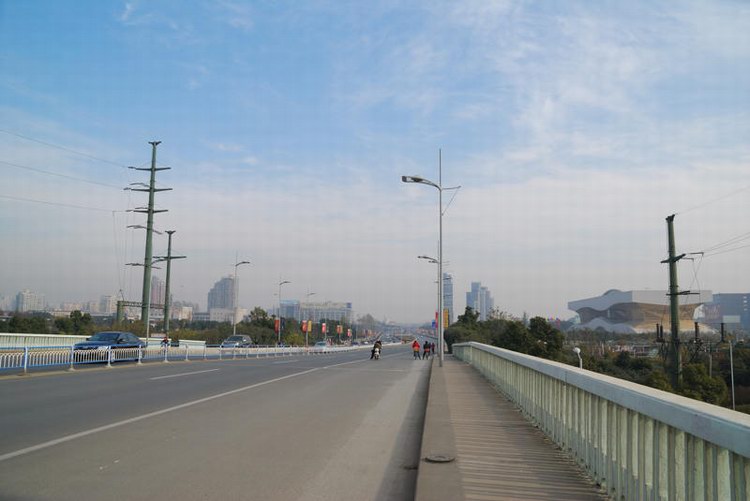

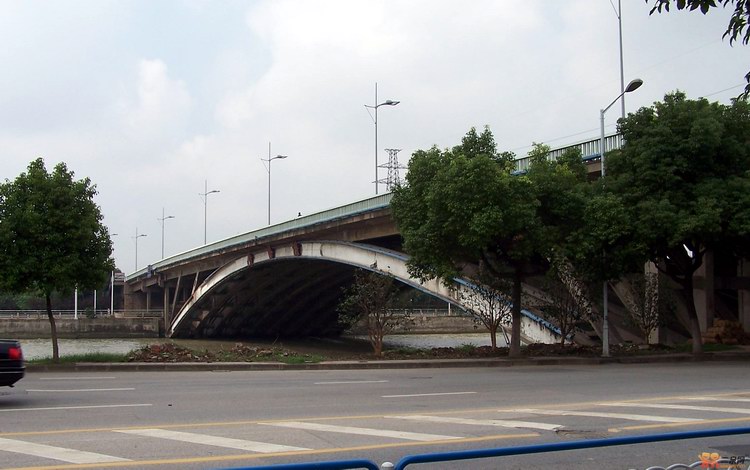

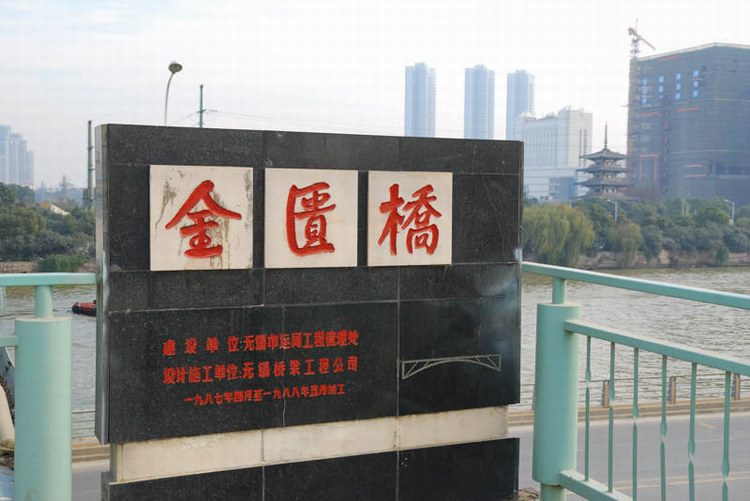

金匮桥位于江苏无锡太湖大道,跨越京杭大运河,于1987年建成。全长176.04m,单孔跨径100m,桥宽30m,其车行道宽26m,人行道宽各2m。为钢筋混凝土刚架拱桥。
2010年4月6日,位于太湖大道上的金匮桥正式开始拆除重建。老金匮桥拆除时间为一个月左右,新建建成通车大约在明年上半年。新金匮桥为太湖大道跨越京杭运河的重要结构物,全长290米,其中主桥长为215米,主桥为三跨两片钢桁架结构。新金匮桥的钢桁(heng)架结构,又称为“钢性悬索桥”,这种桥型立面效果较为简洁,有力度,能体现江南水乡的特点。

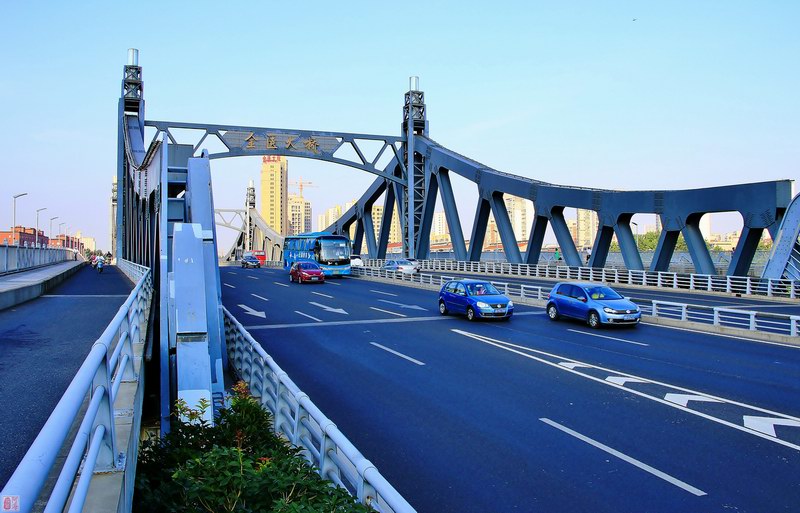

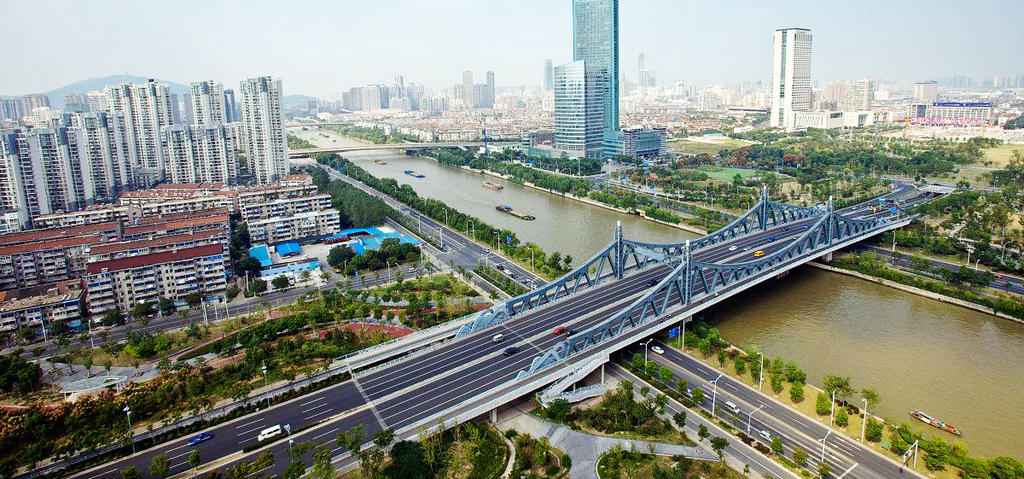

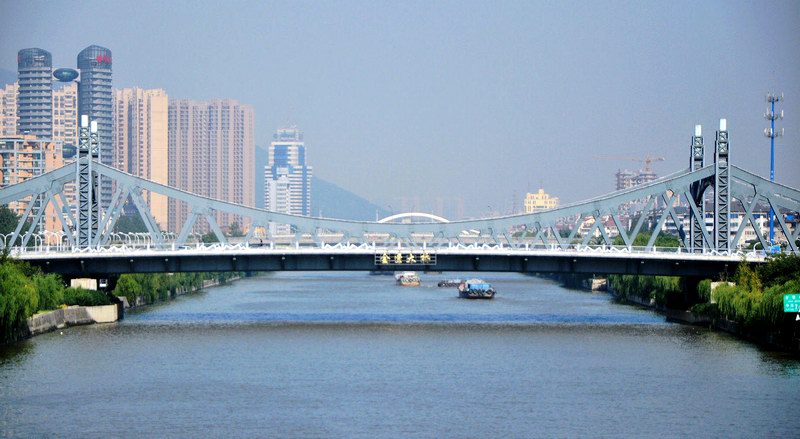

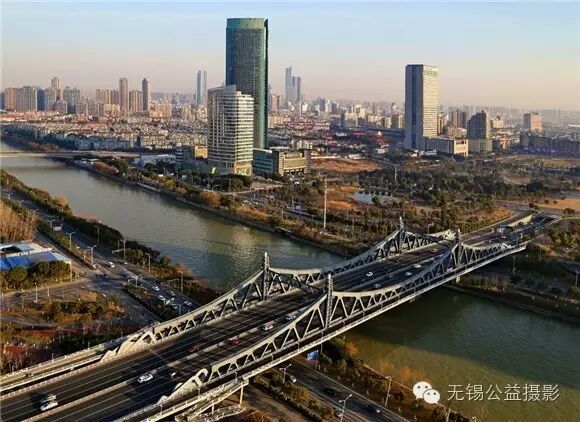

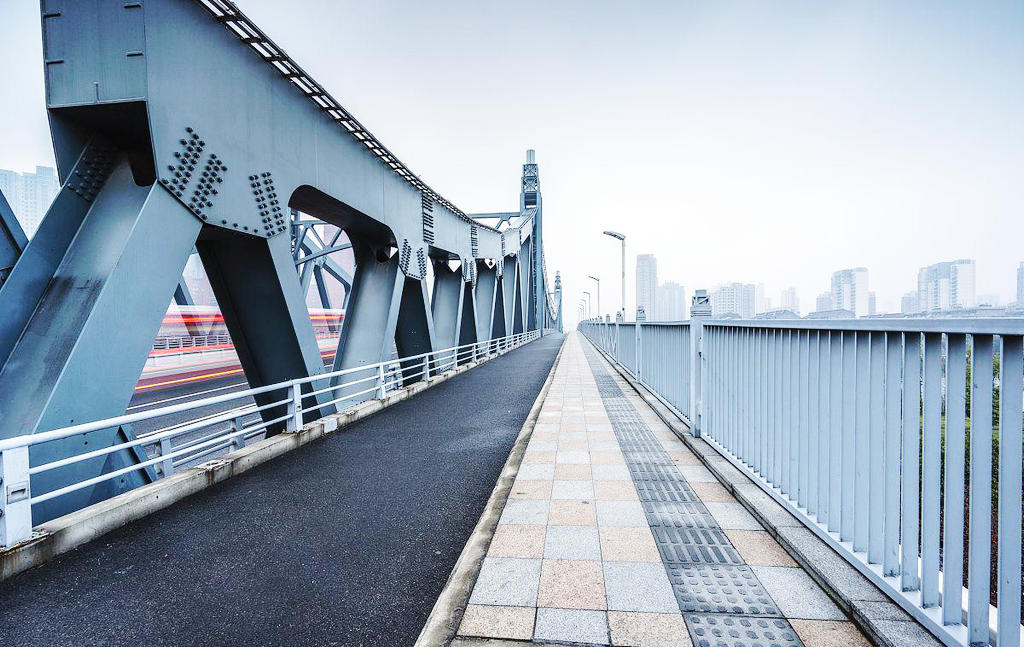

2011年4月建成通车。是无锡市的一座城市景观桥梁。桥面布置为机动车双向六车道和双侧人行道,桥面总宽46米,机动车道宽30米。设计标准为城市I级主干道,设计荷载为城—A级。主桥为(55米+105米+55米)钢桁架桥,由两片主桁组成,主桁中心距33米。两片主桁的外侧各有5.9米悬臂托架支撑非机动车道和人行道。

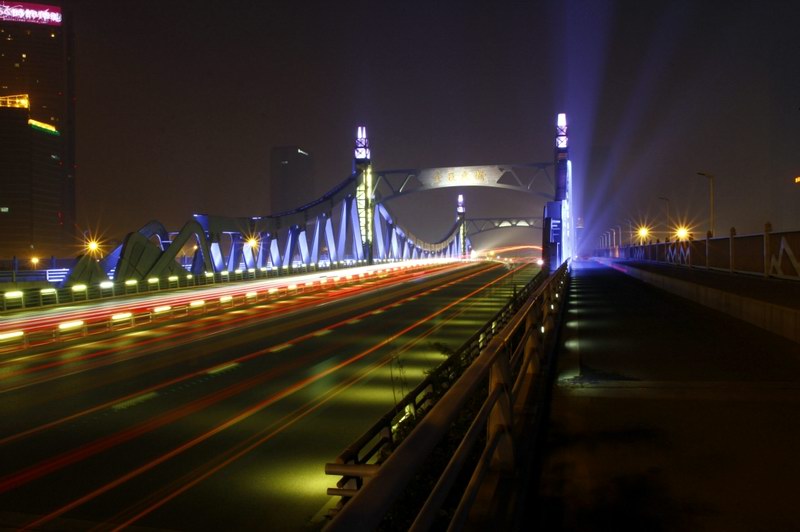

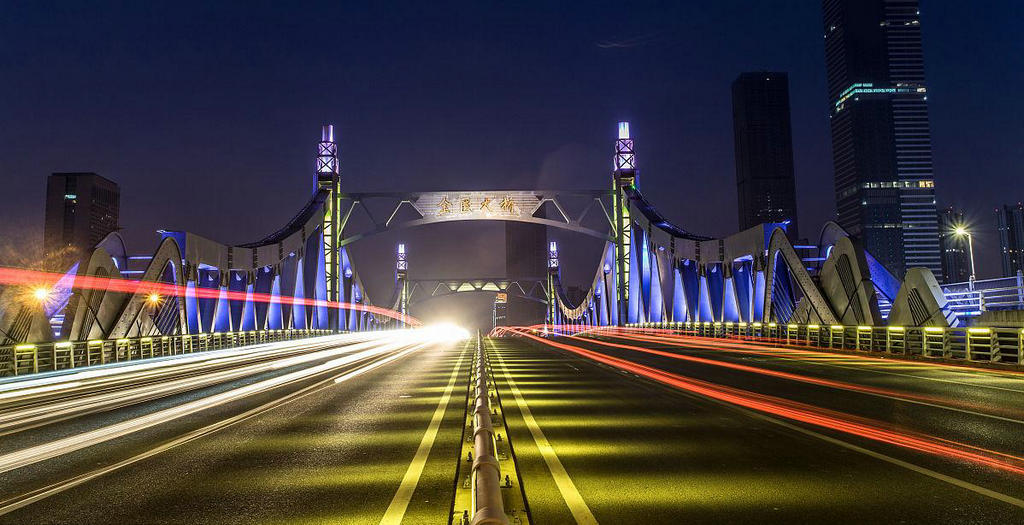

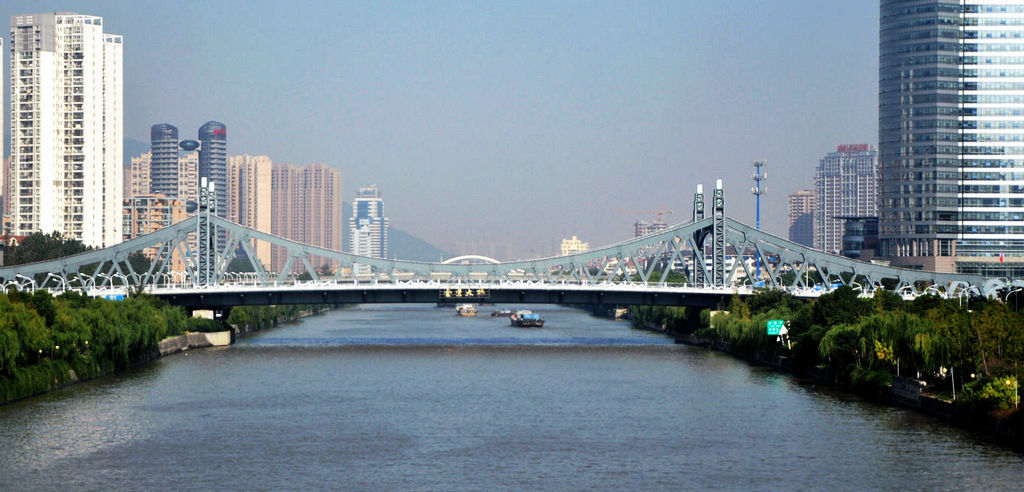

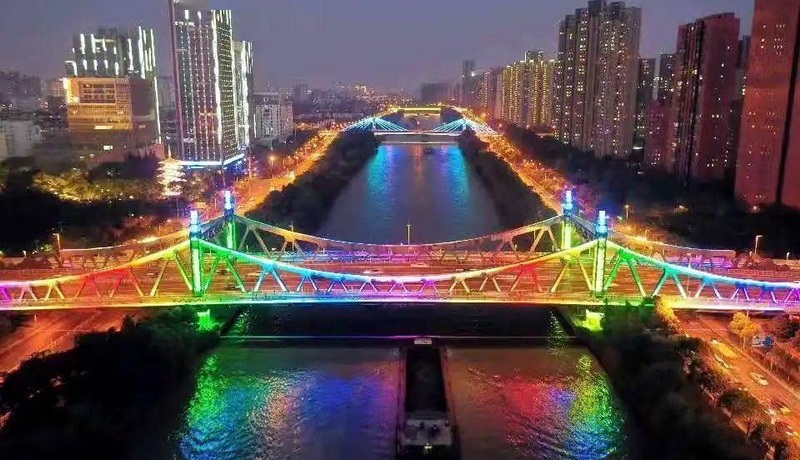

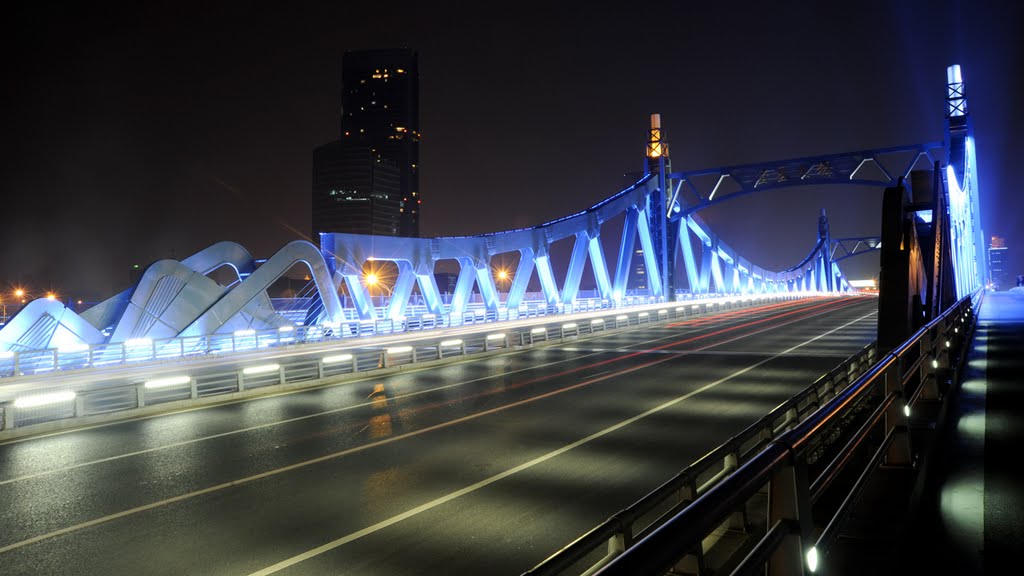

金匮大桥为太湖大道跨越京杭运河的重要结构物,全长290米,其中主桥长215米,主桥为三跨两片钢桁架结构(主跨105米,跨越京杭运河;两边跨各55米,跨越运河东路及运河西路),宽46米,双向8车道。两片主桁中心间距33米,中支点处桁高17米。主桥用钢量超过6800吨,高强螺栓10万套,LED节能灯具5000余套。桥梁中央设0.5米宽防撞栏,两侧分设15米宽机动车道、2.25米宽桁杆、3.5米宽非机动车道和2米宽人行道。桥头设置人行梯道与运河东、西路沟通。
金匮大桥于2010年5月开工建设,2011年5月竣工通车。金匮大桥的建成,将大大增强桥梁通行能力,提高通行舒适性,并凭借新颖美观的桥型更好地与周边环境相协调,成为京杭运河上一座兼具工业感、现代风的重要地标性建筑。
|
|
