利州区三堆镇宝珠寺桥
〈〉〔〕[]{}

利州区三堆镇宝珠寺桥

利州区三堆镇宝珠寺桥

利州区三堆镇宝珠寺桥

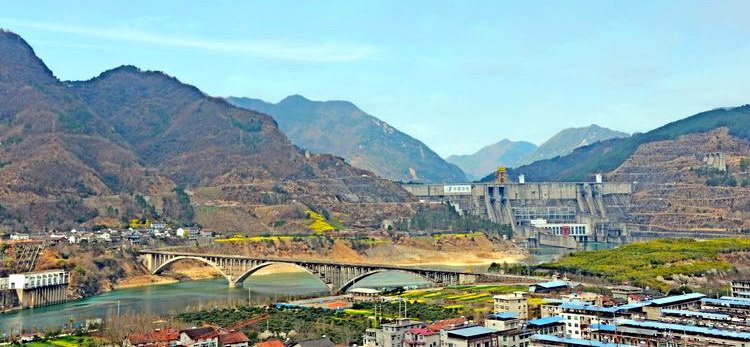

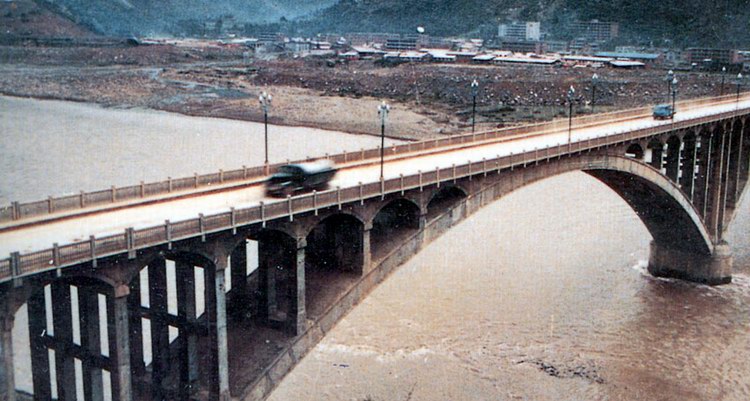

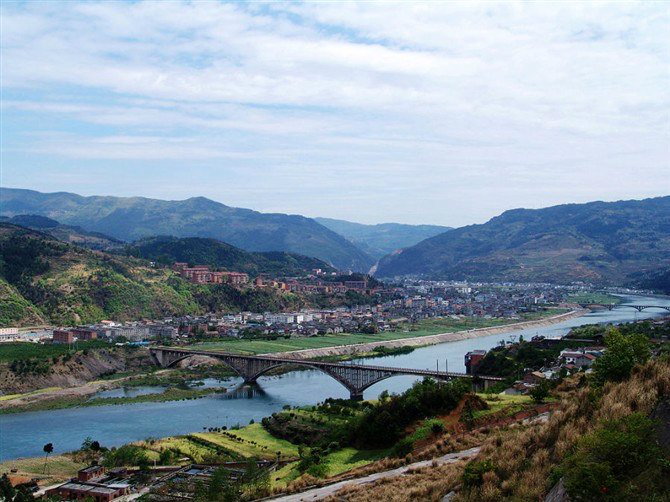

    宝珠寺桥位于四川省广元市三堆区白龙江上,它是川甘公路上一座重要的大桥。该桥为3孔净跨各120m、矢跨比1/6、拱轴系数m=1.756的钢筋混凝土箱形拱,全长411.219m,桥宽9+2×1.0(m)人行道,设计载重为汽车-超20级,大平板施车2375.0kN验算,人群荷载3.0kN/平方米。箱形拱主拱圈由5箱拼合,肋间现浇组合成整体箱,每箱分5段,采用桅杆移动式索塔大跨度缆索吊装,节段最大重量460kN。拱上建筑为横向排架,搁置每侧6孔6.5m钢筋混凝土腹拱,成连拱体系。下部结构为现浇15号混凝土加25%大卵石的圬工体。两个桥台及#2墩均放置于粉砂质页岩上,#1墩有6根φ2.3冲孔桩,桩嵌入岩层内6cm。于1989年建成。四川省绵阳公路段设计室设计,四川省桥梁工程公司施工。
  宝珠寺大桥是原水电五局修建的专用桥梁。
