绵阳市涪江特大桥

〈涪江〉〔〕[西成客专桥]｛涪城区城郊街道

游仙区石马镇｝

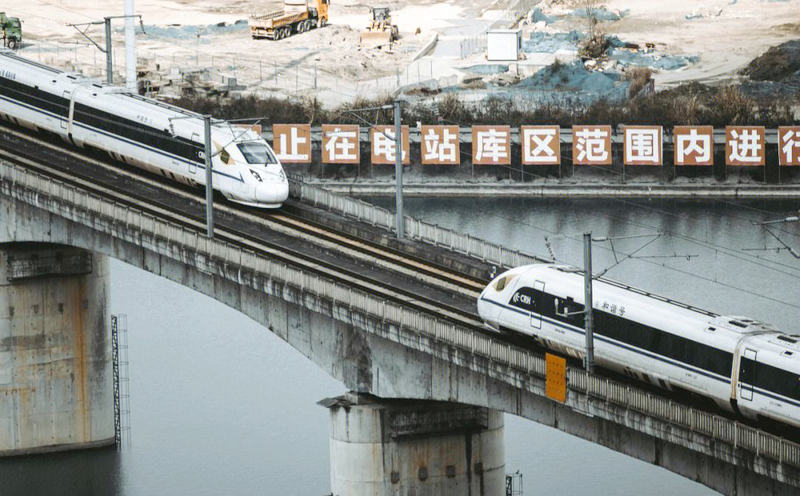

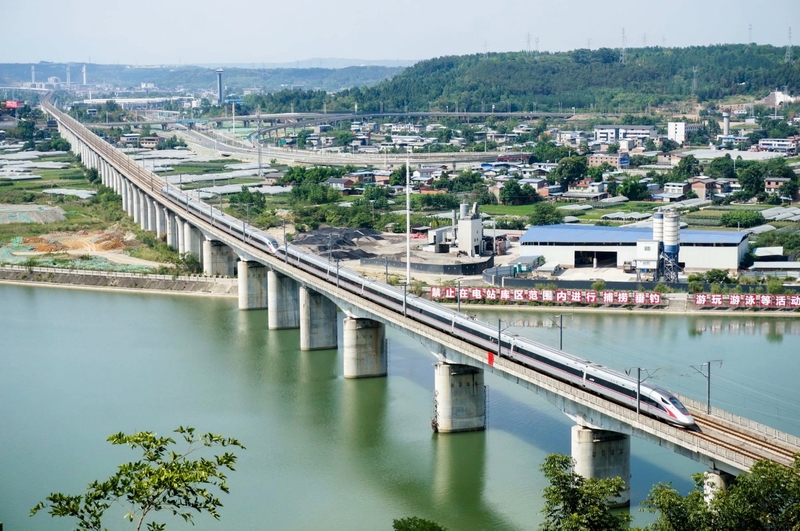

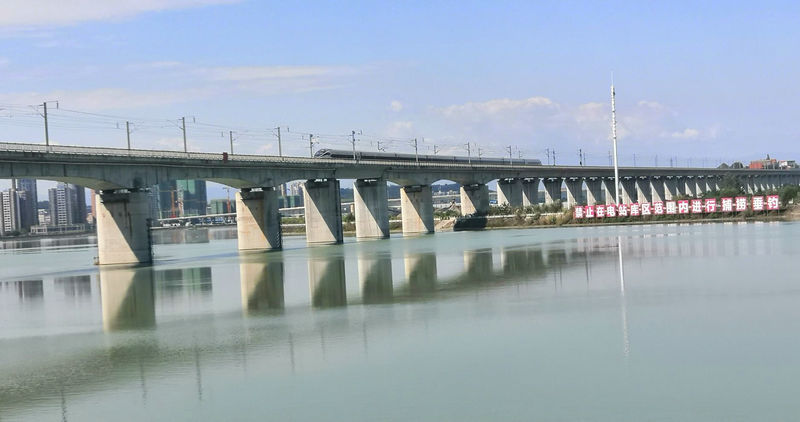

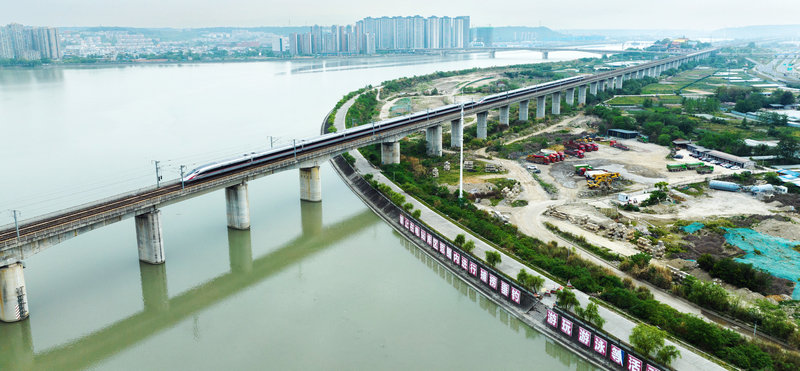

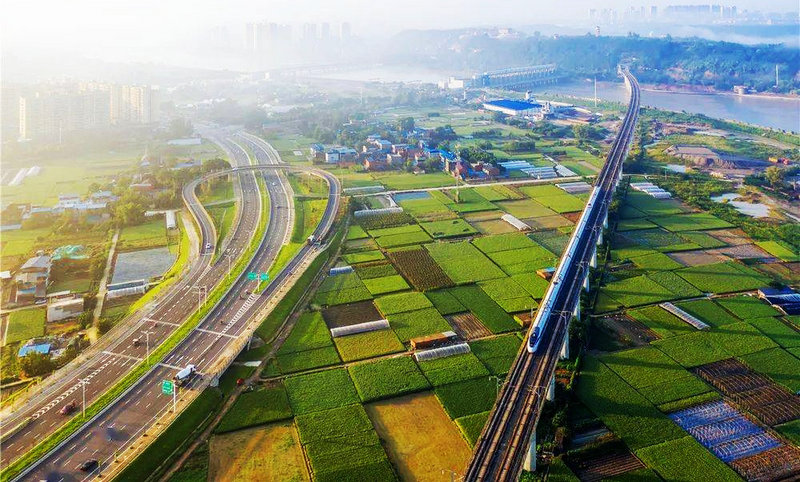

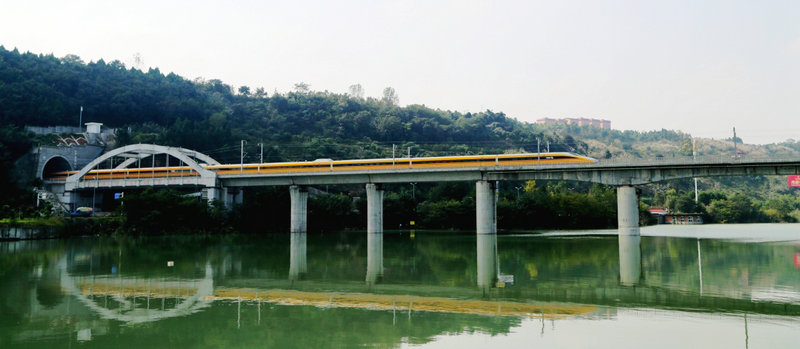

	又称涪江高铁大桥，距绵阳城中心约8公里，2014年12月20日通车。　　本系杆拱桥为游仙涪江4号特大桥的174#～175#墩之间跨越绵江路而设，为一孔预应力钢筋混凝土箱型系杆拱桥。系杆拱设计跨径Lp=56m，箱梁全长58m。本系杆拱桥位于R-3500m的左曲线〔圆曲线段〕上，采纳曲梁直做，梁部按平分中矢布置；174#、175#梁端在左线中心线上梁缝分别为10cm和15cm，系杆拱段左、右线间距为4.730m〔174#〕~ 4.722m〔175#〕。
