仁怀市大坝镇五岔河大桥
〈〉〔〕[]{}

仁怀市大坝镇五岔河大桥

仁怀市大坝镇五岔河大桥

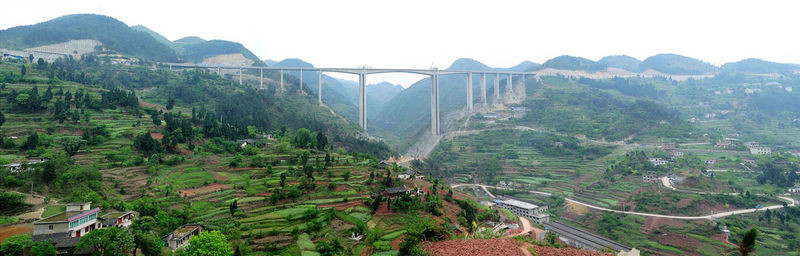

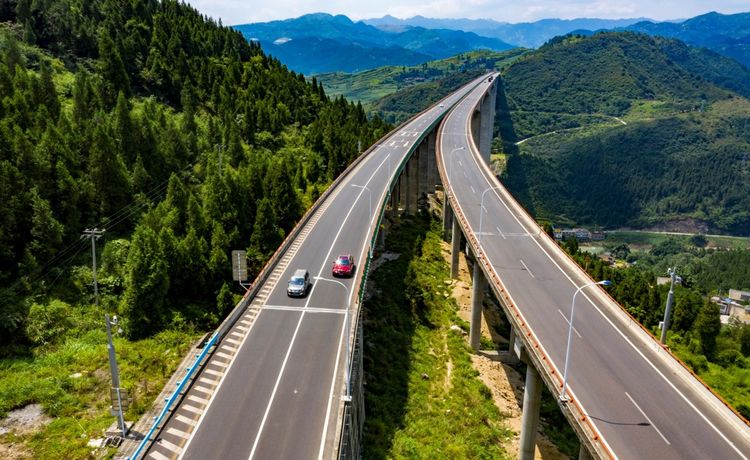

    五岔河特大桥位于仁怀市大坝镇五岔村五岔电站东南方向170米处。
  该桥是全线一个关键性控制工程,桥长939.4m(右长811.6m),起点桩号K33+516.9(右幅K33+521.6),终点桩号K34+456.2(右幅K34+333.2),中心桩号K33+986.5(右幅K33+927.4),跨径组成:5×40mT梁+(96+180+96)m连续刚构+9×40mT(右幅桥6×40mT梁);全桥共125片T梁;下构为空心薄壁墩、柱式墩、柱式台、桩基承台基础,最大墩高达145米。6、7#主墩上半部分采用双支薄壁空心墩,下半部分横向两支连成整体空箱,承台方量达2270m3(24.2×18.8×5m),基础采用16根φ250cm桩基,桩长40m。
