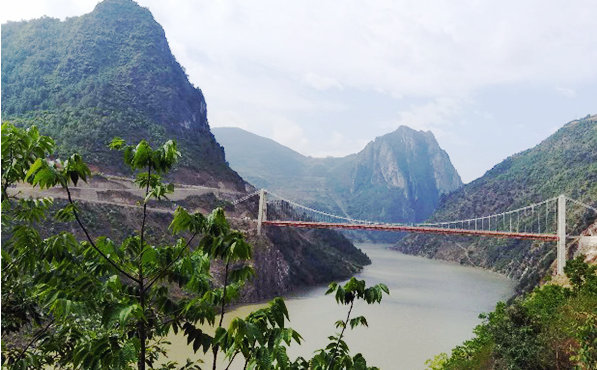

怒江州兰坪县石登乡小格拉特大桥

〈澜沧江〉〔〕［公路·双塔简支钢管加劲桁梁悬索桥］｛｝

	小格拉吊桥及左右岸汽车便道为黄登水电站库区淹没公路改复建工程子项目。小格拉吊桥为双塔简支钢管加劲桁梁悬索桥，桥跨布置20m+280m+13m，桥梁全长363m；主缆中心距为7.2m，行车道宽为4.5m，垂跨比为1/9，吊索间距为5.6m；两岸桥塔为实心截面钢筋混凝土门式结构，其中凤川岸桥塔高70.25m，坝尾岸桥塔高53.15m；两岸锚碇为岩锚+隧道锚组合式锚碇。　　引桥为装配式预应力钢筋混凝土简支空心板梁桥，横桥向布设4片梁，20m和13m空心板梁高分别为95cm和70cm，板梁间距124.1cm。桥墩台为柱式钢筋混凝土结构。
