白鹤滩金沙江大桥
〈金沙江〉〔〕[]{滇·昭通市巧家县白鹤滩镇蜀·凉山彝族自治州宁南县华弹镇}

白鹤滩金沙江大桥

白鹤滩金沙江大桥

白鹤滩金沙江大桥

白鹤滩金沙江大桥

白鹤滩金沙江大桥

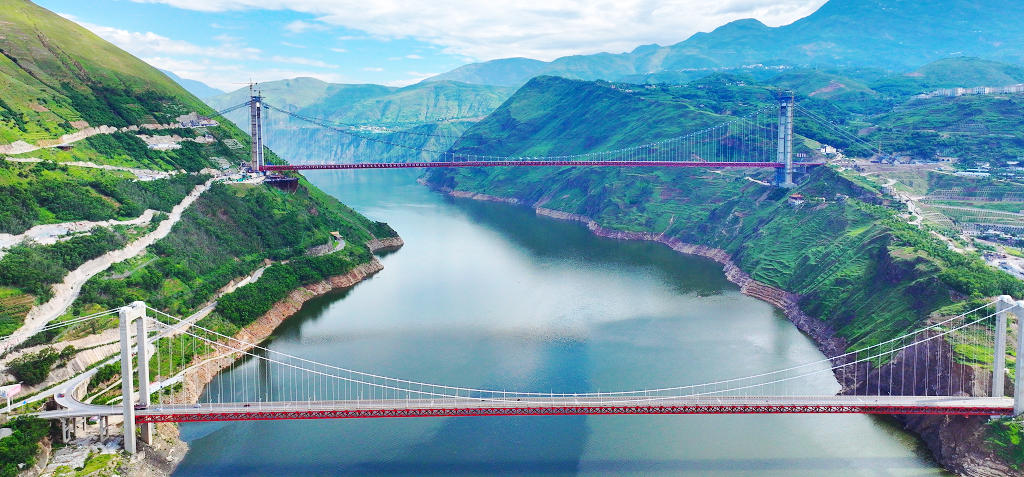

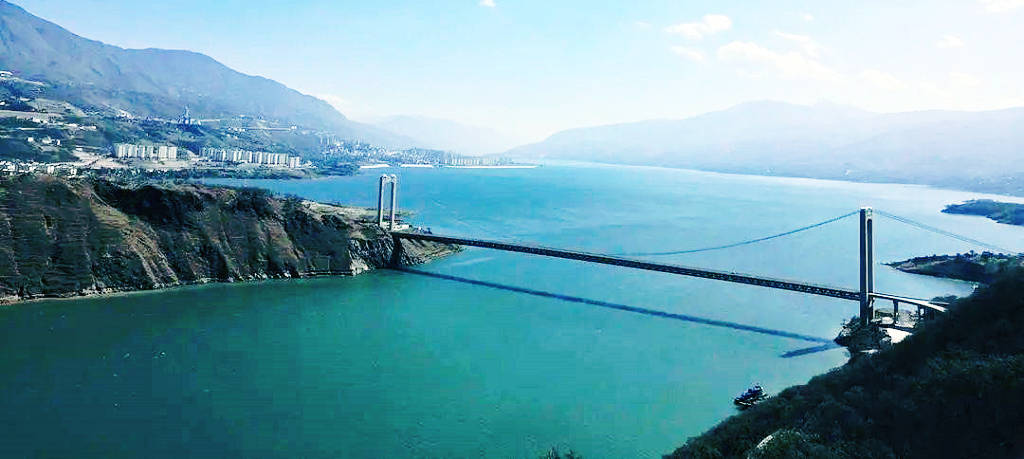

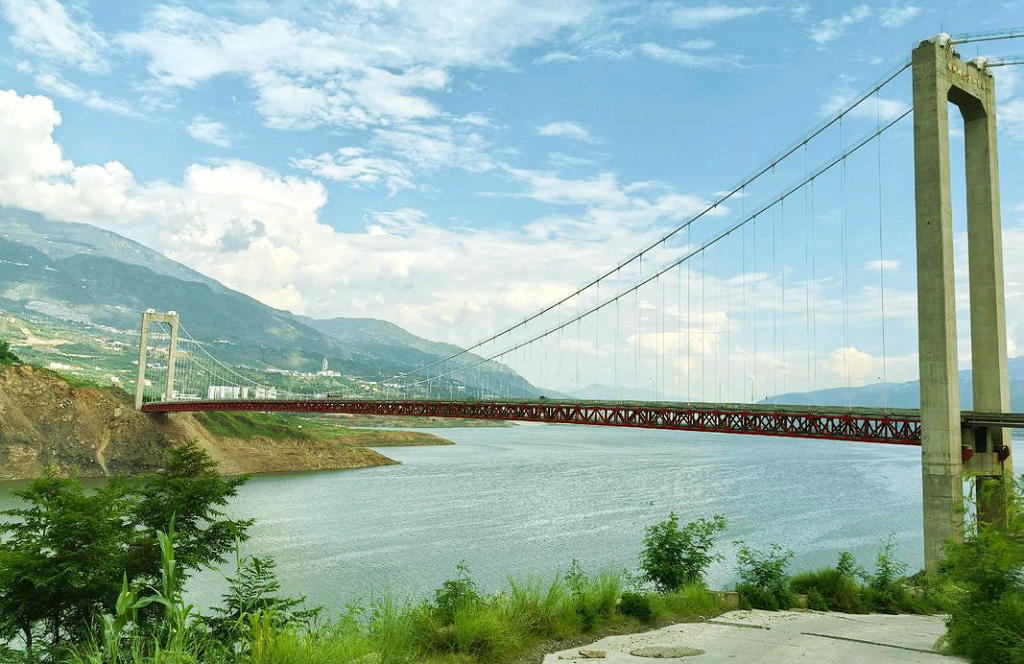

    葫芦口大桥是金沙江上的一座大桥,它把四川省宁南县和对岸的云南省巧家县连为一体。10多年来,葫芦口大桥对推动川滇经济发展发挥了重要作用。现因白鹤巨型水电站的新建,水位上升,需建新的大桥。新建的白鹤滩金沙江大桥全长746米,桥面净宽13.52米,主跨为656米的钢桁加劲梁悬索桥。全桥设计行车速度为40千米每小时,行车道净宽10米,大桥总投资约2.6亿元。

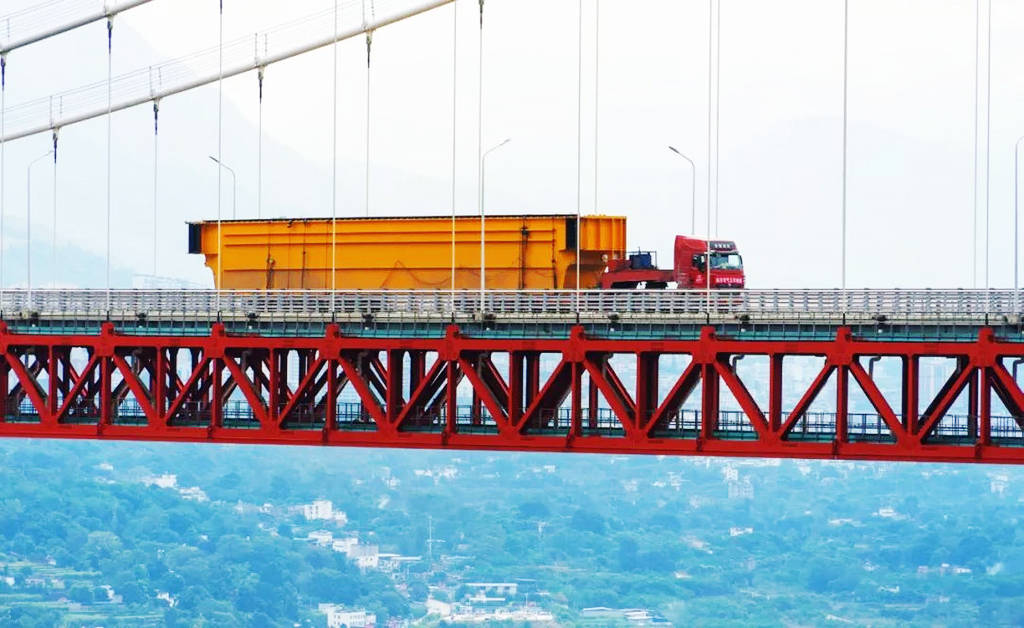

  桥面系由钢纵梁、钢横联及混凝土桥面板组成。桥梁横截面上设7道钢纵梁,纵梁横向间距2.19m。钢纵梁纵向支撑在横梁上弦杆上,标准间距9m。中间纵梁高850mm,两侧纵梁高度根据横坡调整。钢纵梁采用缆索吊系统进行吊装,在桥跨两岸设置拼装场地。组拼好的钢纵梁节段通过缆索吊运送到主桁相应位置,通过盆式橡胶拉压支座与桁横梁上弦杆连接。吊装顺序为从跨中向两岸对称吊装。
  葫芦口大桥位于四川省宁南县葫芦镇口与云南省巧家县交界的金沙江河段,为主跨656m的单跨钢桁梁悬索桥,是白鹤滩水电站对外交通最为重要的枢纽节点。主桥为主跨656m的简支钢桁梁悬索桥,主缆计算跨度为(158+656+145)m,矢跨比为1/9。引桥为2×20m+ 2×25m的连续弯梁桥。桥涵设计荷载为公路-Ⅰ级,双向两车道,验算荷载为挂-300,设计行车速度为40公里/小时,抗震设防烈度为Ⅷ度。


    资源来源——
