晋蒙黄河大桥
〈黄河〉〔〕〔〕[灵河高速桥]{晋·忻州市河曲县楼子营镇 内蒙古·鄂尔多斯市准格尔旗龙口镇}

晋蒙黄河大桥

晋蒙黄河大桥

晋蒙黄河大桥

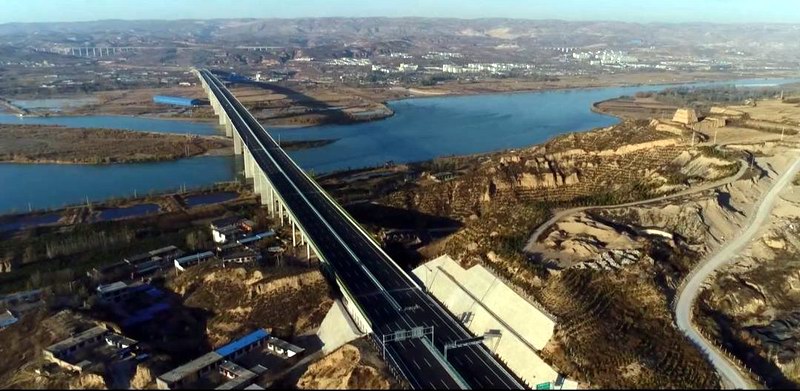

    晋蒙黄河大桥工程项目起点设于山西省忻州市河曲县楼子营镇科村,接忻州市神池至河曲高速公路(灵河高速神河段)终点,路线向北跨越河曲县纸房沟村后,于罗圈堡南跨越黄河后至内蒙古鄂尔多斯准格尔旗沙沟子,接大饭铺至龙口高速公路。路线全长4.86公里,其中黄河特大桥长2.178公里。该项目按双向六车道高速公路技术标准建设,设计速度80公里/小时,路基宽度32.0米,桥涵设计汽车荷载等级采用公路—Ⅰ级,宽度与路基同宽。项目投资估算10.5亿元。该大桥的建设工期为三年。晋蒙黄河大桥工程是山西省高速公路网“三纵十一横十一环”第三横的省际运输通道。

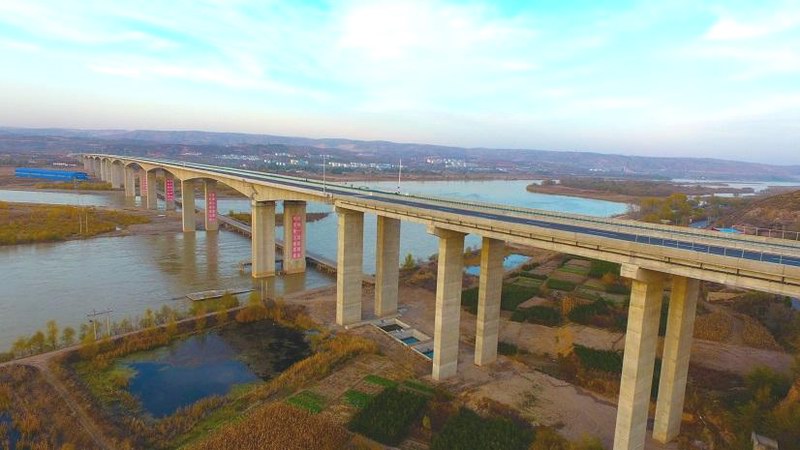

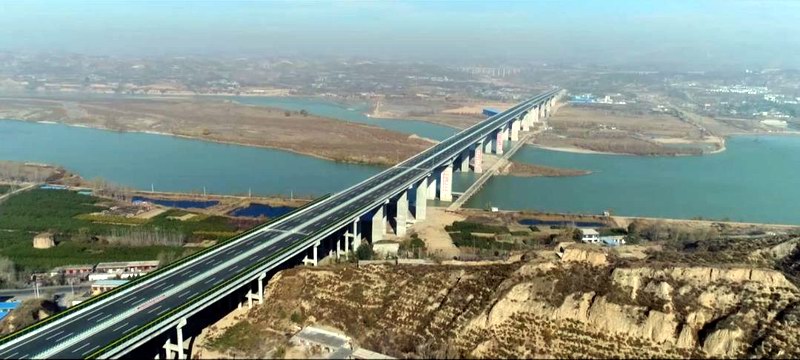

  晋蒙黄河大桥主桥采用两联连续刚构桥设计方案;主梁采用C55混凝土,三向预应力体系,为分幅设置,单幅主梁截面形式为单箱单室。主桥桥墩均采用矩形空心墩形式;交界墩、分联墩采用分离式承台,连续墩、刚构墩采用整体式承台。引桥上部结构为先简支后连续预应力混凝土T梁,下部采用圆柱式墩、矩形墩、矩形空心墩。

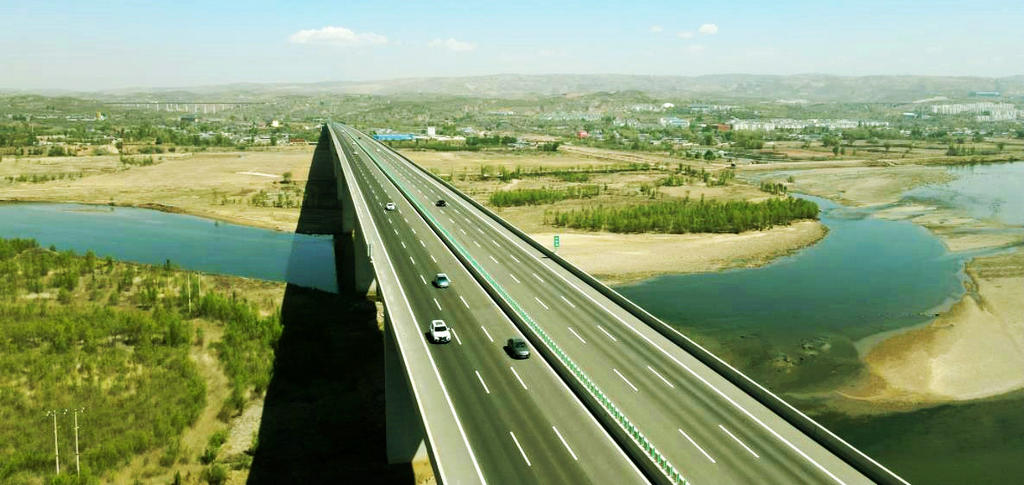

  晋蒙黄河大桥线路全长4.865千米,大桥全长2.178千米,主桥采用(82.68+4×152+82.8)米+(82.8+3×152+82.72)米的跨径布置,最大桥高51.5米。桥面全宽32米,顶板宽15.75米,底板宽8米,翼缘板悬臂长为3.875米。连续墩纵桥向宽度5米,横桥向宽度10米;刚构墩纵桥向宽度4米,横桥向宽度8米;最大墩高 43.5米。引桥上部单幅桥宽15.75米,50米长的T梁高2.8米,下部最大墩高42米;30米长的T梁高2.0米,最大墩高26.2米。
