四女寺南运河节制闸桥
〈南运河、京杭大运河〉〔〕[]{冀·衡水市故城县夏庄镇鲁·德州市德城区黄河涯镇}

四女寺南运河节制闸桥

四女寺南运河节制闸桥

四女寺南运河节制闸桥

四女寺南运河节制闸桥

四女寺南运河节制闸桥


四女寺南运河节制闸桥

四女寺南运河节制闸桥

四女寺南运河节制闸桥

四女寺南运河节制闸桥

四女寺南运河节制闸桥

四女寺南运河节制闸桥

四女寺南运河节制闸桥

四女寺南运河节制闸桥

四女寺南运河节制闸桥

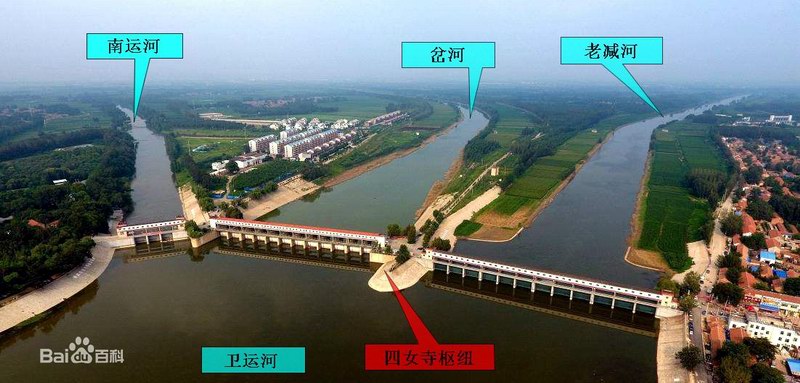

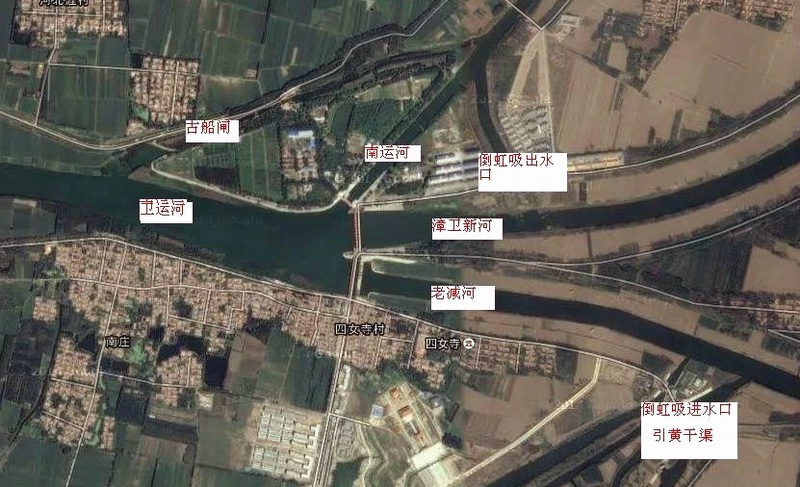

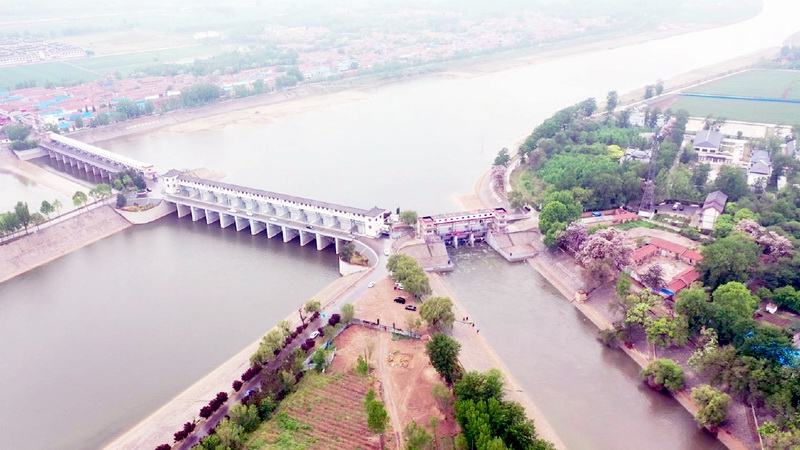

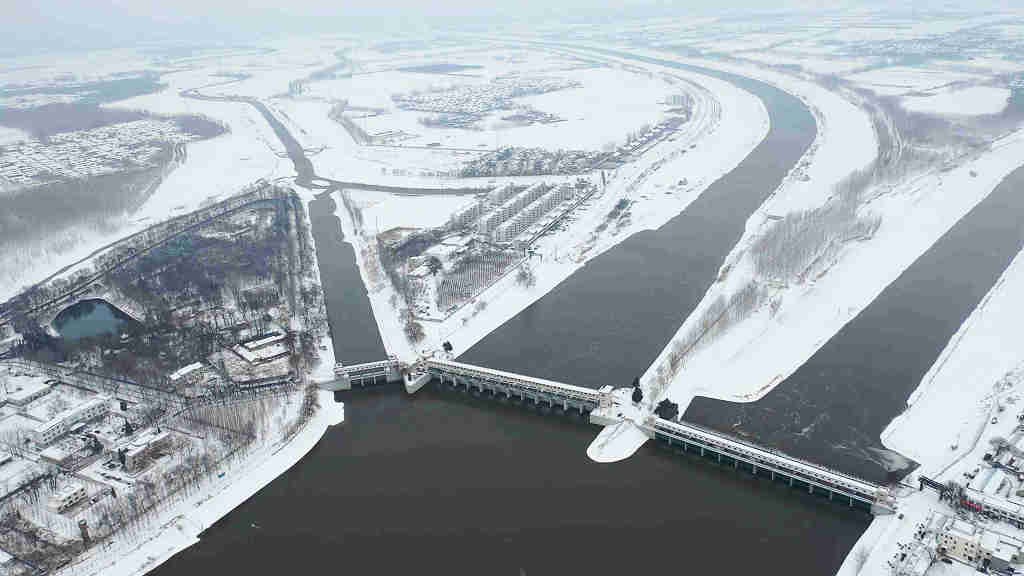

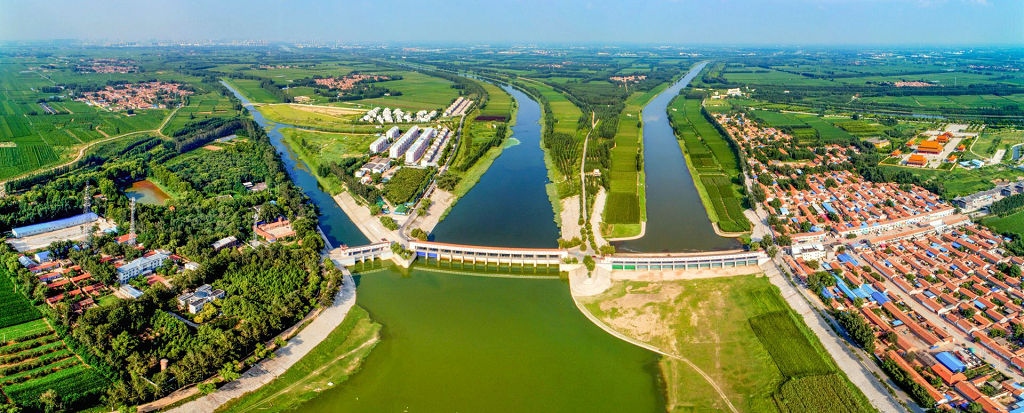

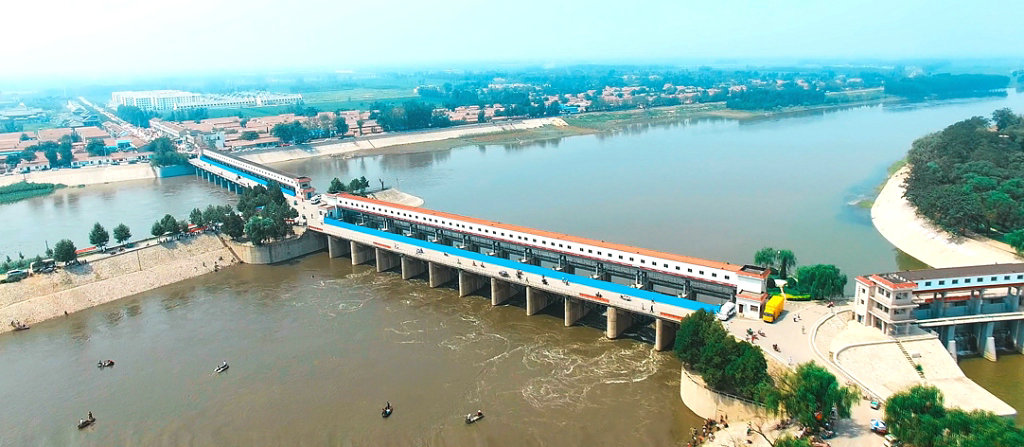

    漳卫南运河四女寺枢纽工程座落在山东省德州市德城区、武城县和河北省故城县两省三县(区)交界处,是漳卫南运河中下游的主要控制性工程,位于卫运河的末端、漳卫新河和南运河的始端,它是南运河德州段的起点,是岔河、减河、运河交汇的地方。
  它是京杭大运河上最大的水利工程,国家文物局公布第七批全国重点文物保护单位名单中,它作为京杭大运河附属建筑名列其中。

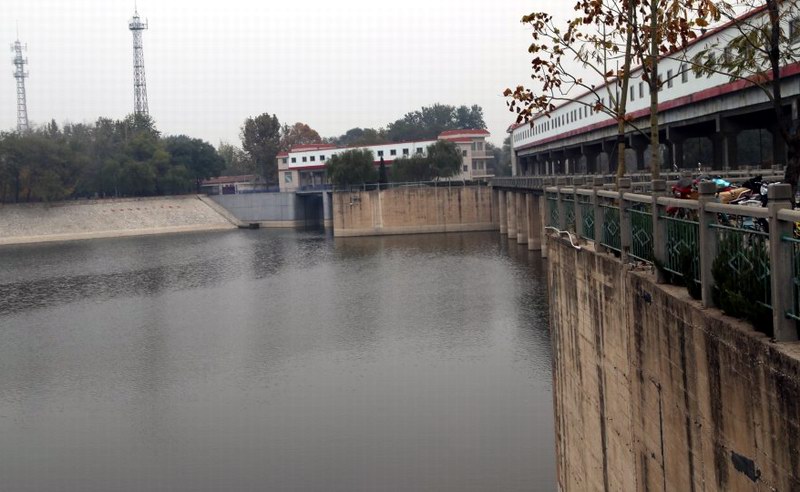

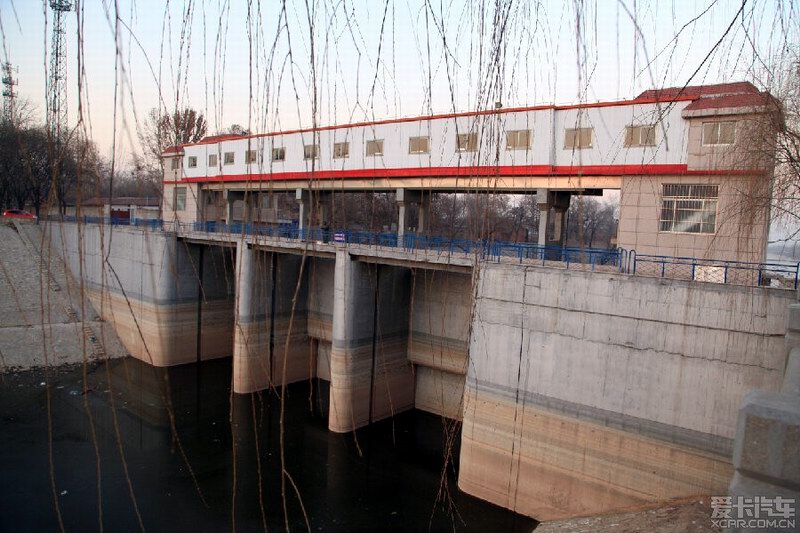

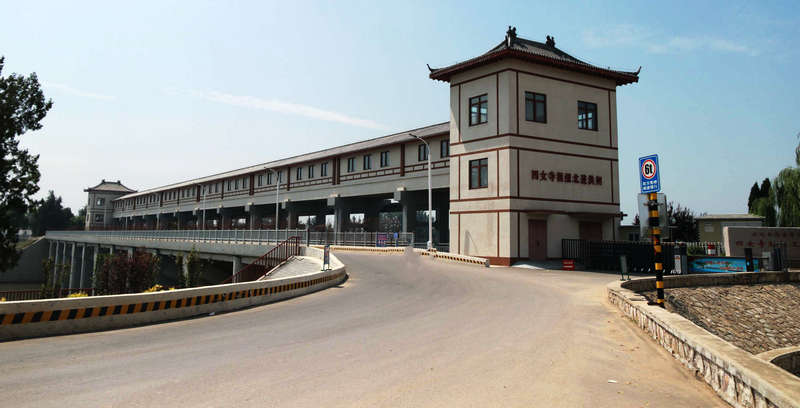

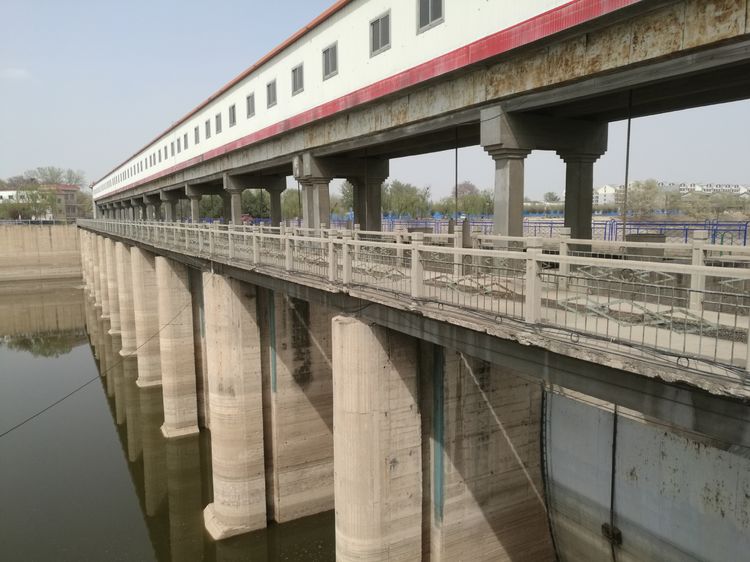

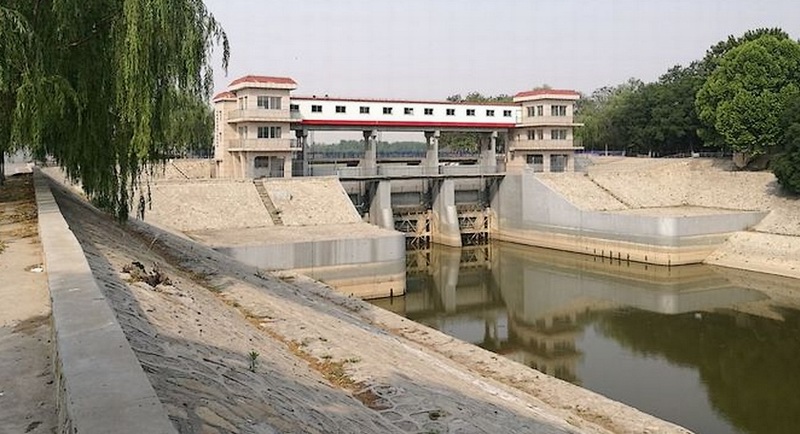

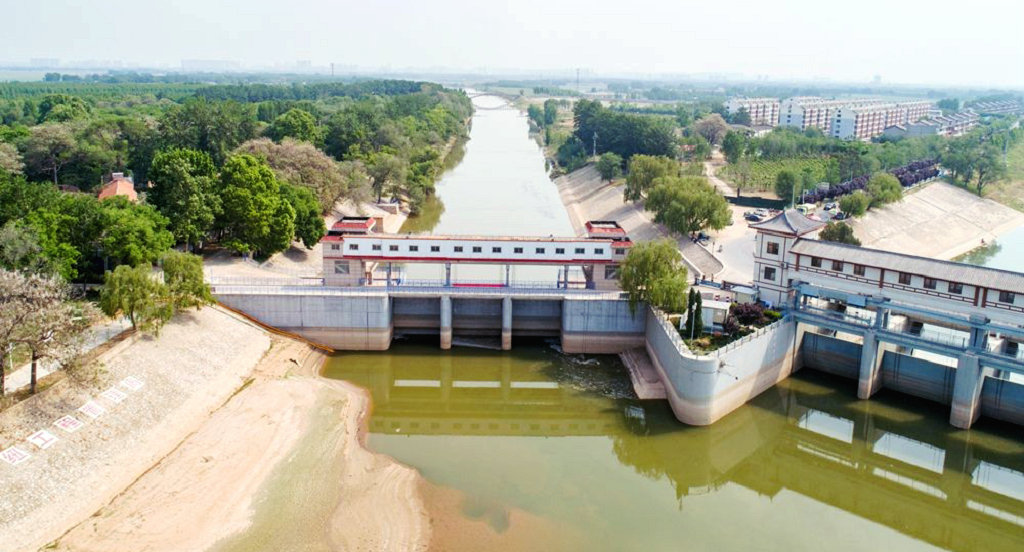

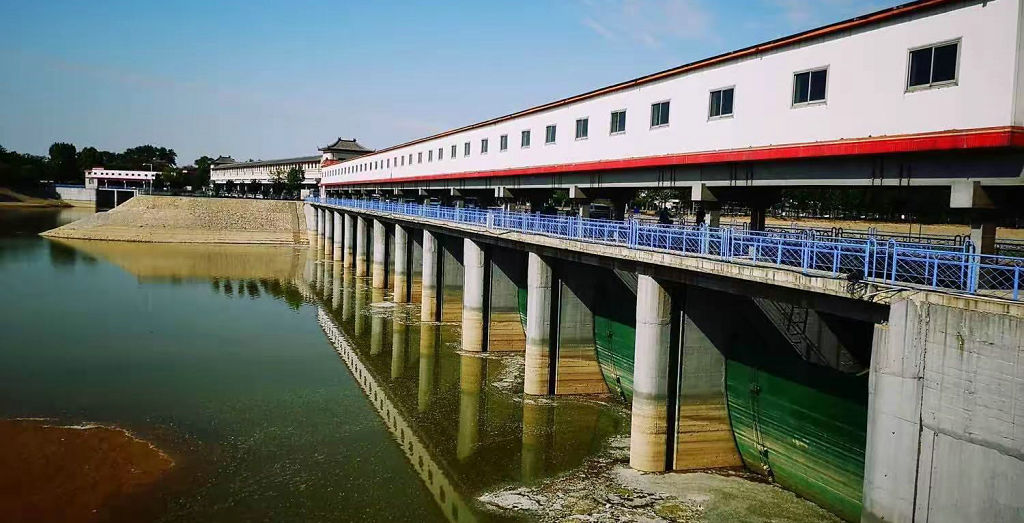

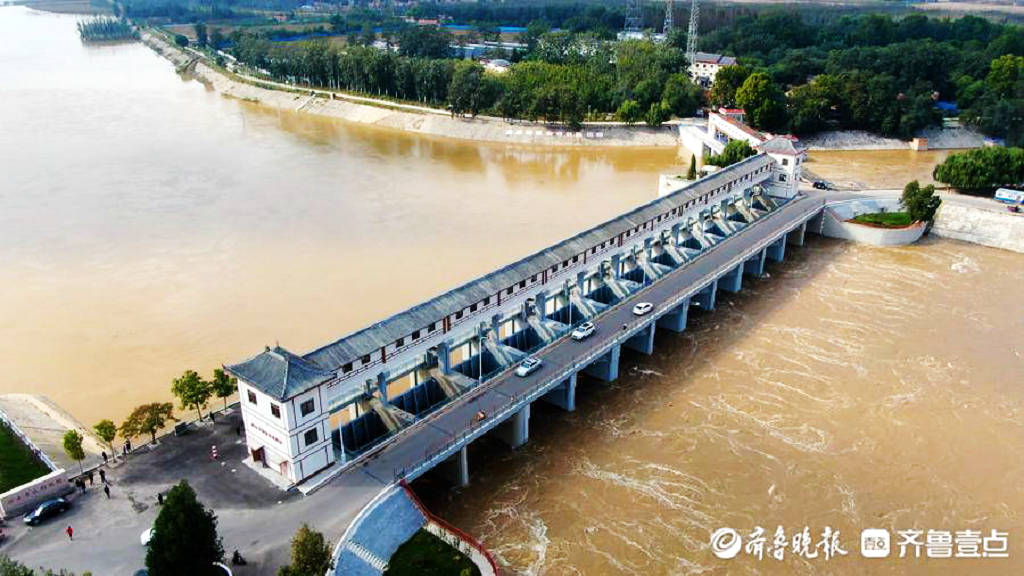

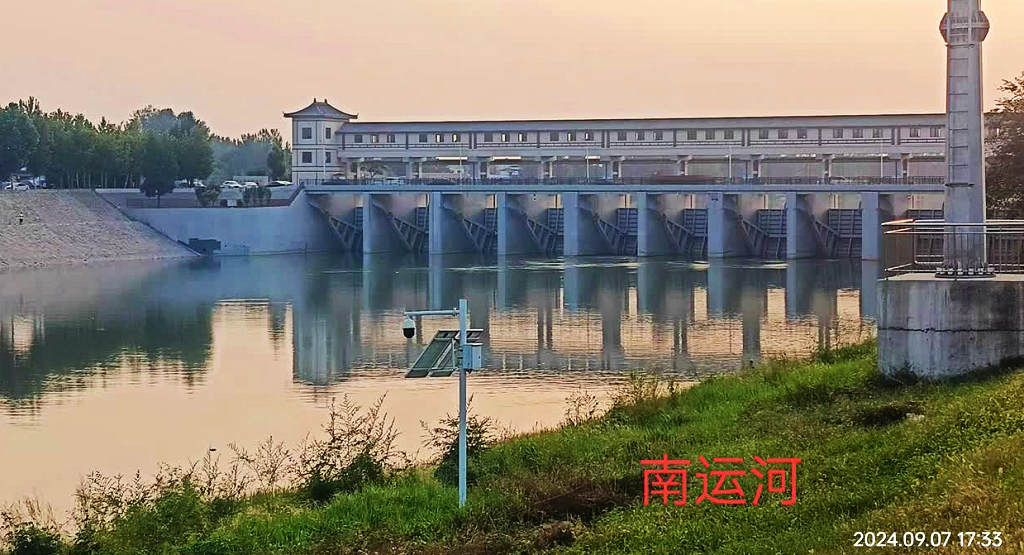

  节制闸,位于旧河右岸。为钢筋混凝土结构。三孔,每孔净宽8米。闸室长16米,底板为整体式,高程为16.5米;闸顶高程26.5米。闸孔设钢筋混凝土胸墙,底部高程为21.9米,采用8.8×5.6米平板钢闸门控制。机架桥桥面高程33.9米,安装人力、电动两用卷扬式启闭机3台,启闭力30吨,电动机功率21千瓦。桥面一端建有操纵室。在闸顶上游一侧设有钢筋混凝土交通桥,桥面高程27米,标准为汽-6。下游一侧设有工作桥。交通桥与工作桥均设有检修门槽。闸室上游的钢筋混凝土铺盖和干砌石铺盖长分别为24米、10米。下游钢筋混凝土静水池长12米,池底高程15米。海曼连同防冲槽长43米,两侧翼墙均为力式钢筋混凝土结构。上下游护坡分别长84米和120米,均为浆砌块石结构。1972年进行了改建,改建后的节制闸,闸墩、上游翼墙和交通桥面高程均抬高29米,胸墙顶高程由26.5米加高到28米。工作桥、下游翼墙按原设计不变,启闭机由原2×18吨改为2×40吨。左岸上游翼墙随着墙体和大堤加高,也相应延长4米,交通桥抬高后,为与两岸连接,右侧增一跨,左侧加两跨。

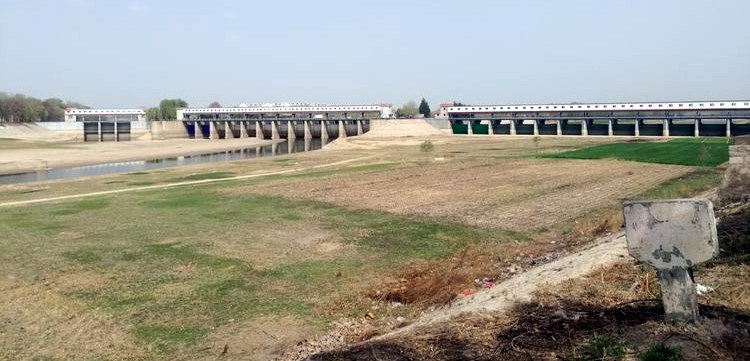

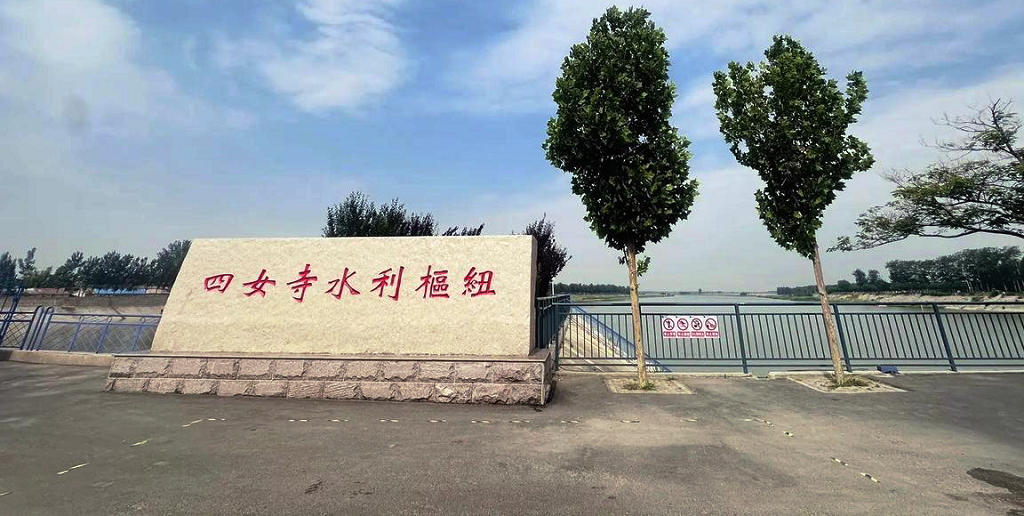

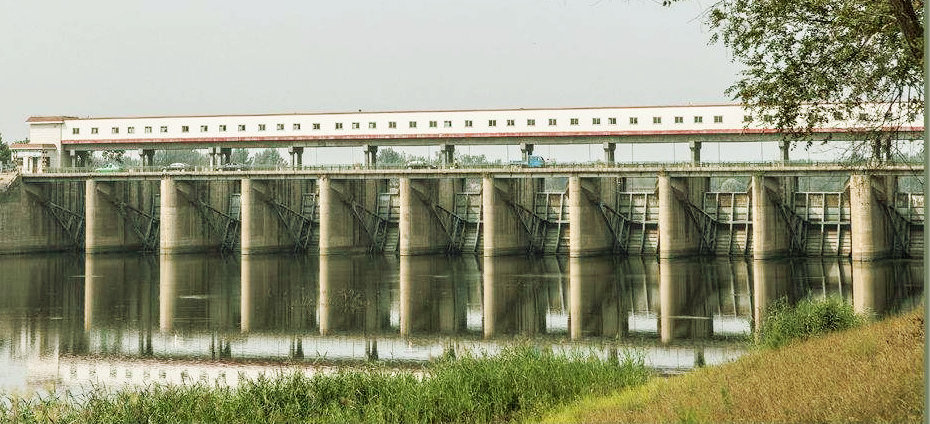

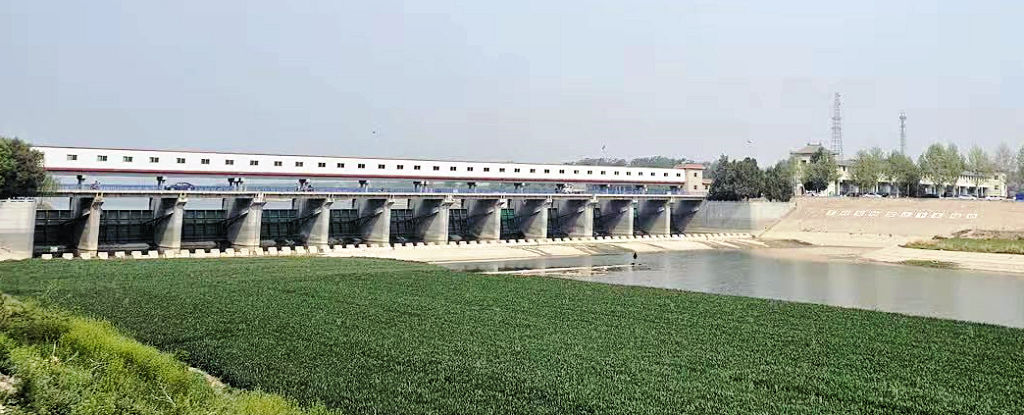

  四女寺(水利)枢纽,海河流域漳卫南运河中下游重要的防洪控制枢纽,上游接卫运河,下游分别接漳卫新河与南运河,是一座具有防洪、排涝、灌溉等综合利用功能的大型水闸。
  位于山东省德州市武城县四女寺村北侧卫运河、南运河接点上,1957年11月开工,1958年底完工。是整个枢纽工程包括节制闸、分洪闸和船闸3部分。船闸按3级航道标准设计,闸室长210米,门及闸室宽15.4米,一次可通过8×100吨级拖驳船队。四女寺枢纽工程, 将运河洪水分流于减河,分洪量达1500立方米/秒。

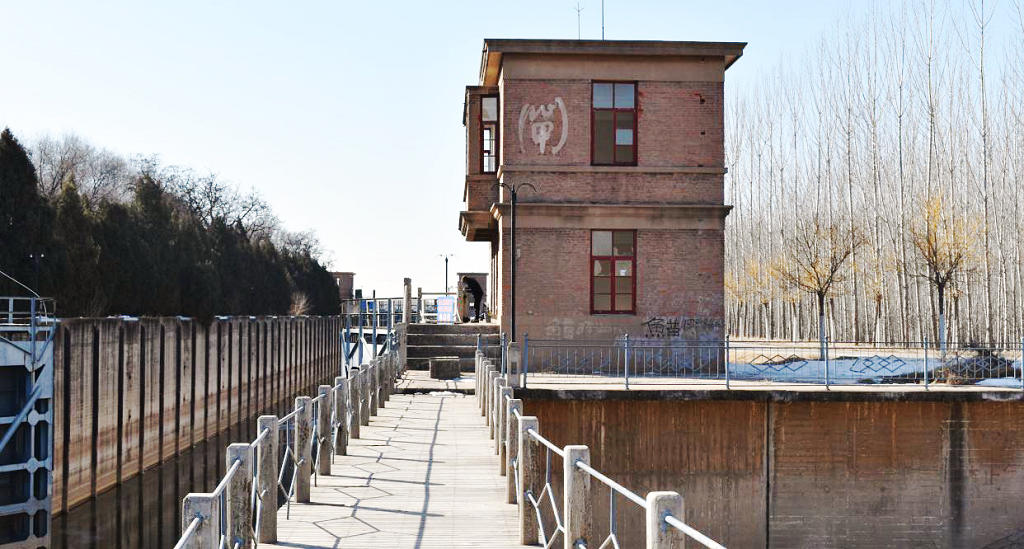

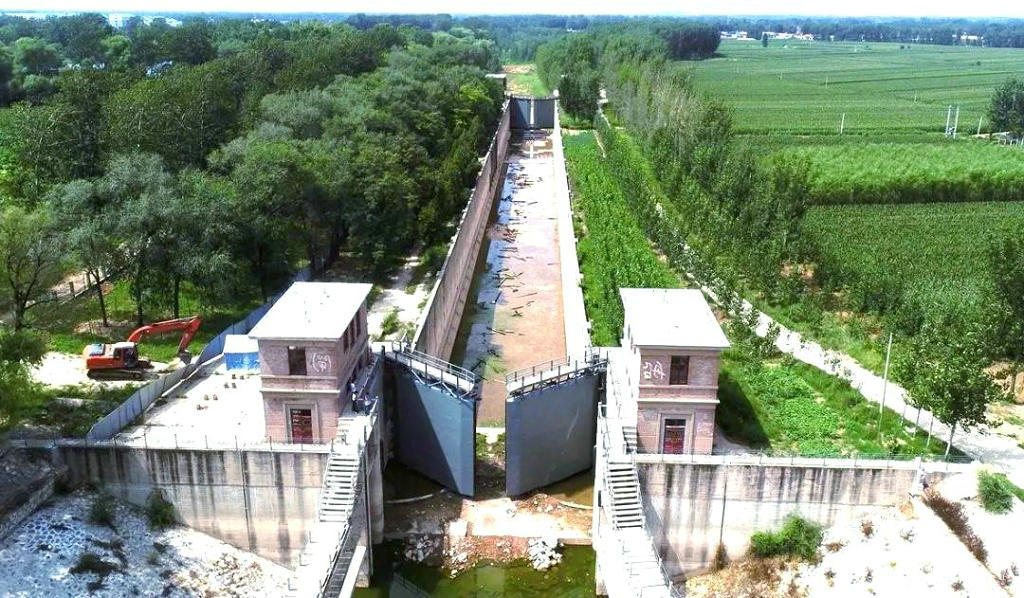

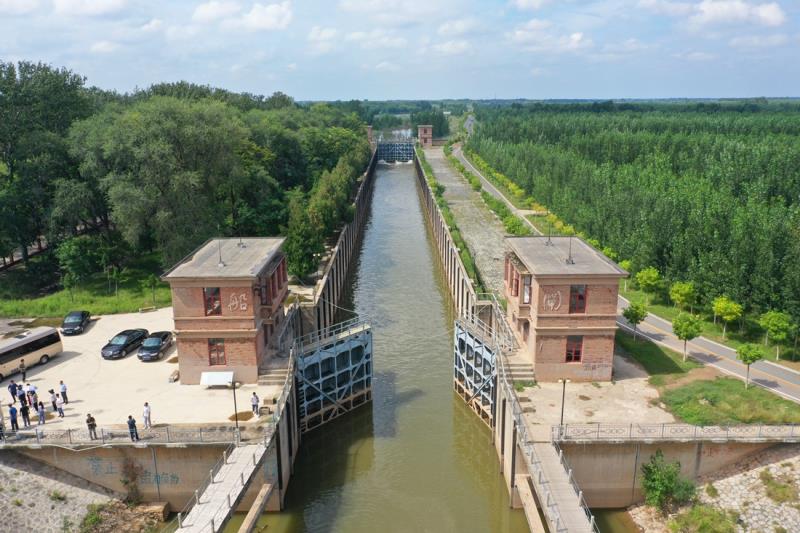

  古船闸建于1958年,废弃于1970年。因计划建造的水力发电厂未能如期运行发电,故此处船闸并没有真正发挥过作用。

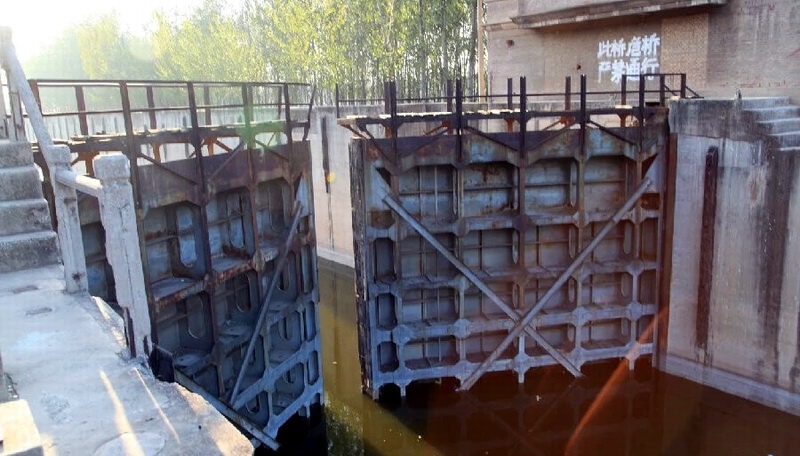

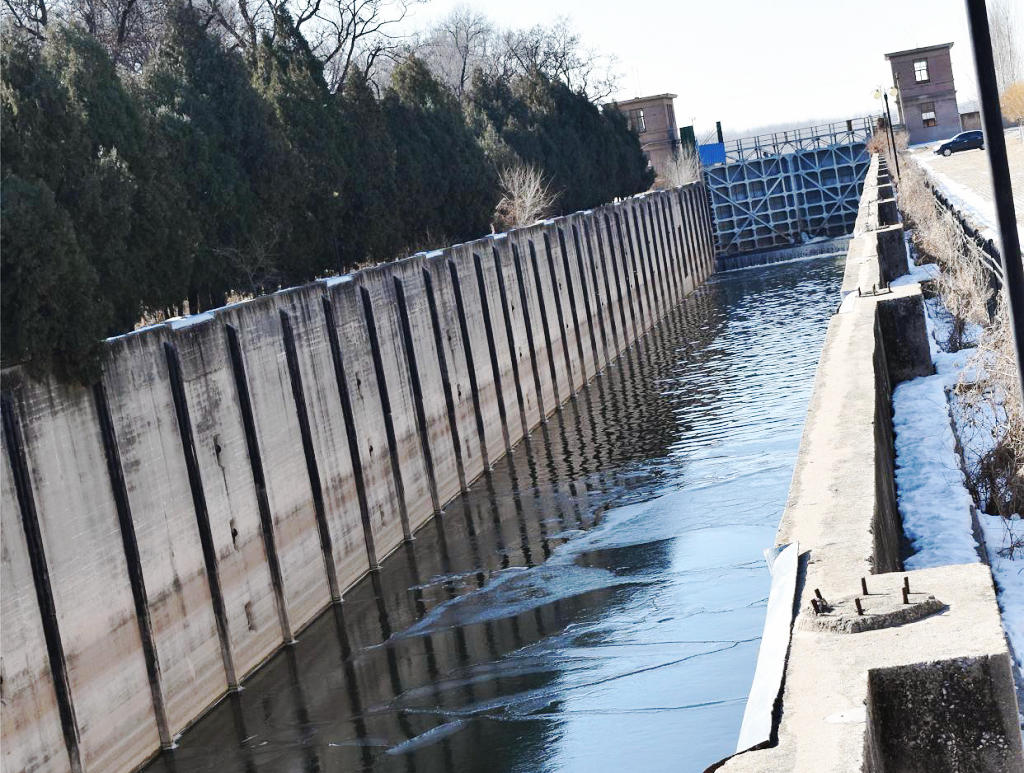

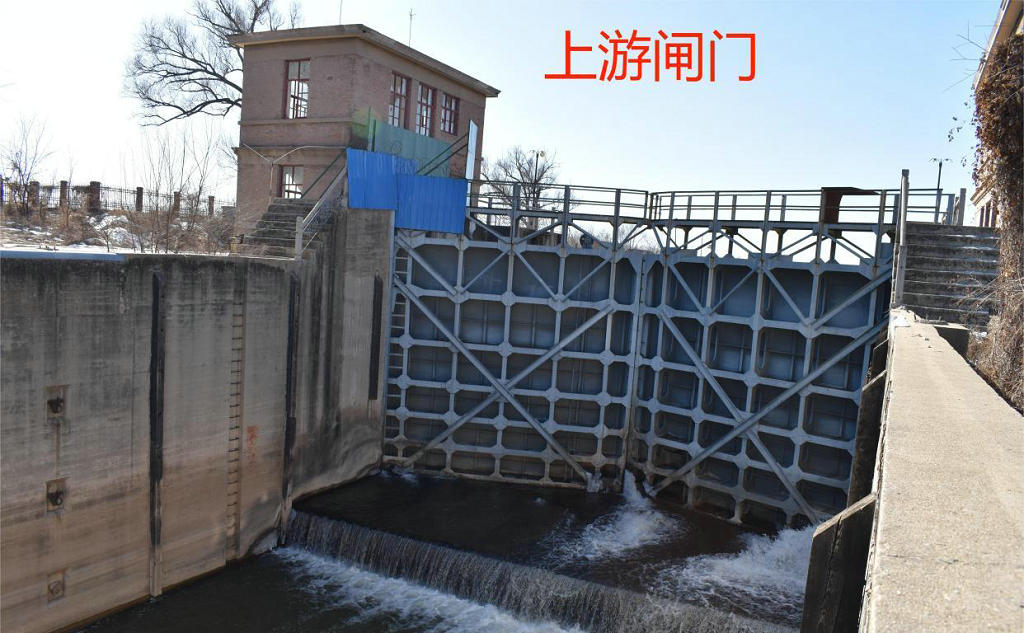

  为连接南运河与卫运河的航道枢纽,可通过400~1000吨船队,钢筋混凝土结构。闸室为“U”型,长210米,净宽15米,上下闸首均为人字形钢闸门,上、下闸门尺寸分别为6.5×8米、9×8米,装有人力、电动两用卷扬式启闭机。上下闸首设有深孔廊道,上闸首充水廊道断面2.5×4米,安装2.88×4.5米平板钢闸门;下闸首泄水廊道断面2.5×2.7米,安装2.88×2.9米平板钢闸门,配人力、电动两用启闭机。
