上海市嘉闵高架桥
〈苏州河〉〔〕[]{}

上海市嘉闵高架桥

上海市嘉闵高架桥

上海市嘉闵高架桥

上海市嘉闵高架桥

上海市嘉闵高架桥

上海市嘉闵高架桥

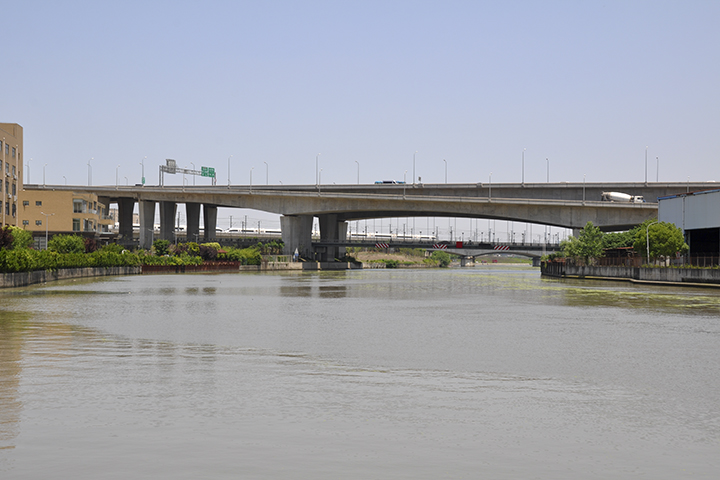

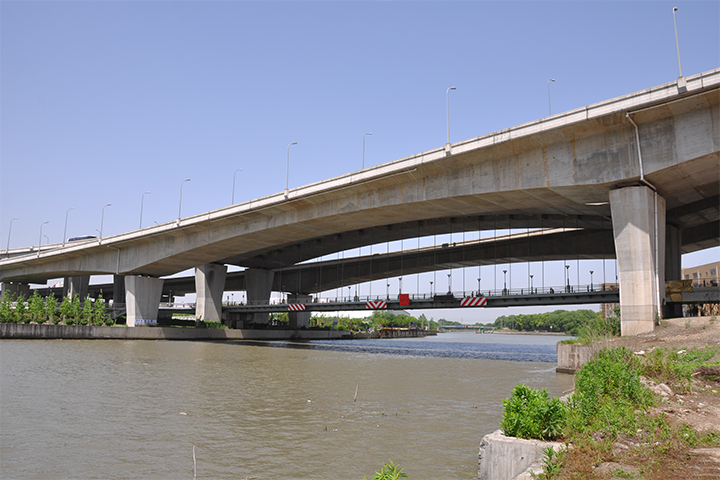

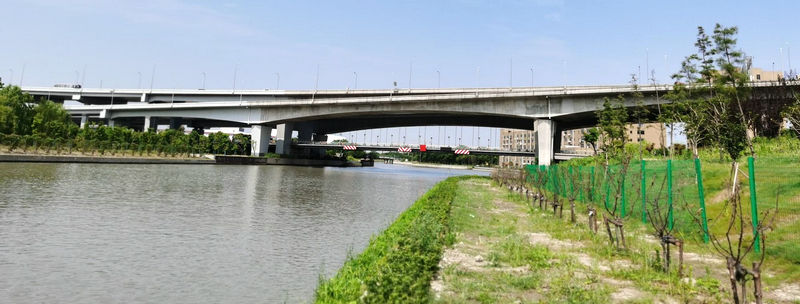

    嘉闵高架北段工程北起沪翔高速,越金沙江西路跨吴淞江接北翟高架,其中一期工程4.6公里于2014年底通车,包括吴淞江桥,800米的跨铁路桥,及高达四层的京沪立交。吴淞江桥主桥标准宽度32米,桥跨58+94+58米,双向8车道,桥墩采用预应力混凝土不带盖梁双柱式桥墩。主桥东西两侧各有一8.5米宽地面机动车跨线桥。为方便行人过江,主桥中央下方位置悬挂一座钢混吊杆式人非桥,桥跨94米,连接华翔路,所以也有叫华翔路桥。

  位于闵行区华漕镇和嘉定区江桥镇封浜之间。2014年12月竣工的大跨度预应力混凝土连续箱梁桥。

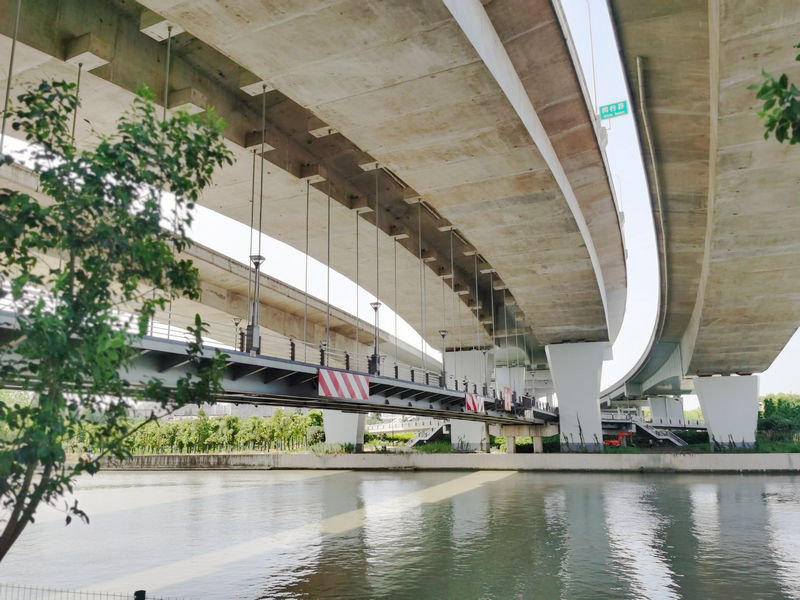

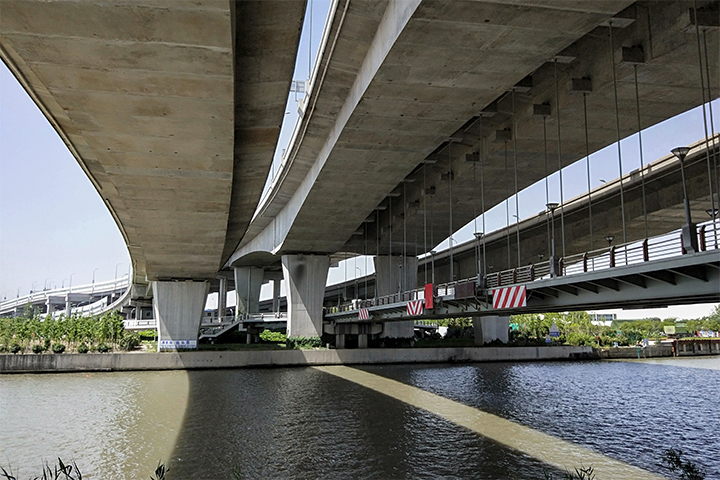

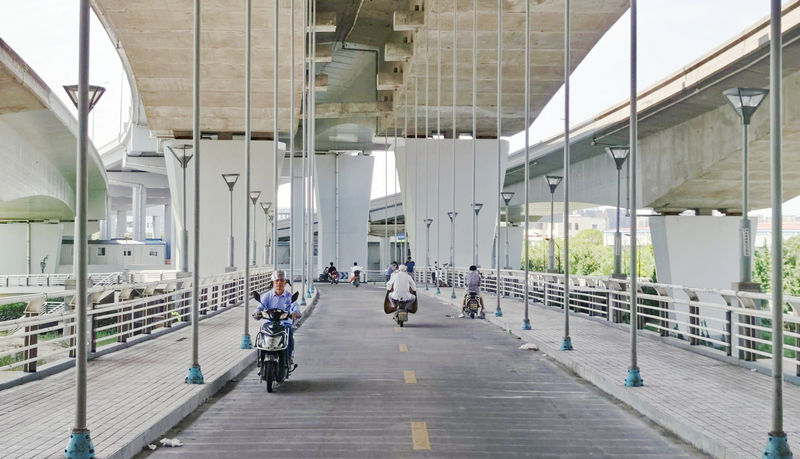

  嘉闵高架桥是国内首座将慢行桥悬挂在主桥高架下的桥梁。地面慢行桥主桥是通过设置一定间距的吊杆将慢行桥悬挂在主线高架桥中央的下方,结构新颖。荣获2015年度优秀工程设计三等奖。
