淳安县千岛湖南浦大桥
〈新安江〉〔〕[]{}

淳安县千岛湖南浦大桥

淳安县千岛湖南浦大桥

淳安县千岛湖南浦大桥

淳安县千岛湖南浦大桥

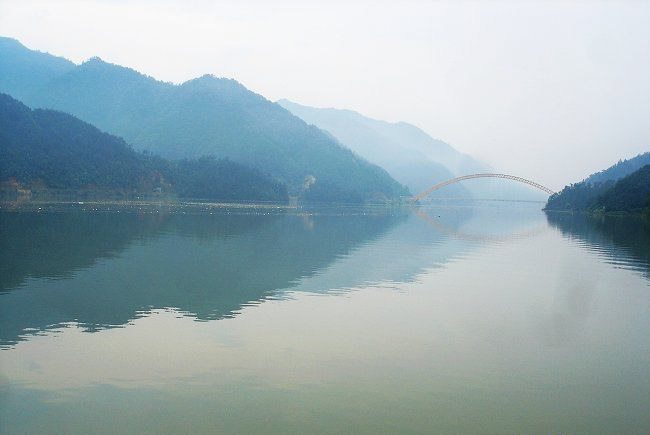

    南浦大桥位于淳安千岛湖北湖区,该桥主桥为中承式钢管混凝土悬链线拱桥,桥长330米,净跨径308m、净矢高56m,桥面宽度为净9+2×1.5m人行道,设计荷载为汽——20级、挂——100,拱肋上下弦杆钢管中距为5.2m,上下游拱肋各分12段预制安装,全桥共24段,设13道横撑。本桥钢管拱节段最重的为拱肋第一段,其吊装重量为59.6吨。桥址区最大风速为20米/秒,瞬时最大风速为34米/秒。
  主拱肋钢管拱节段采用塔架斜拉索扣挂拼装系统和无支架缆索吊装系统安装,悬拼扣挂的斜拉索用预应力钢绞线。该桥由交通部北京公路勘察设计所设计,中港二航局淳安南浦大桥项目经理部负责施工。
