兰州市西固区柴家峡黄河大桥

兰州市西固区柴家峡黄河大桥

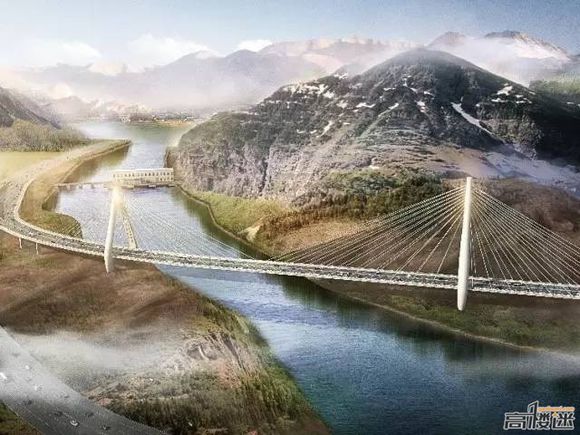

    兰州柴家峡黄河大桥项目位于兰州市西固区, 大桥全线长1250m,桥面宽36m,设计为双向六车道,属于特大桥工程,该桥为双塔双索面斜拉桥,桥塔采用“A”字形高低塔布置,南岸主塔高99.9米、北岸主塔高115.5米,塔柱为带倒角的混凝土空心薄壁墩。是目前国内曲率半径最小、跨度最大的“S”型曲线跨黄河斜拉桥,是兰州市东部主城区与西部新城和国际港务区联络线上的重要交通节点,起点连接交通繁忙的109国道,终点连接西延线。是兰州市的重点工程项目,也是兰州市沿路群众热切企盼的一项重点民生工程。

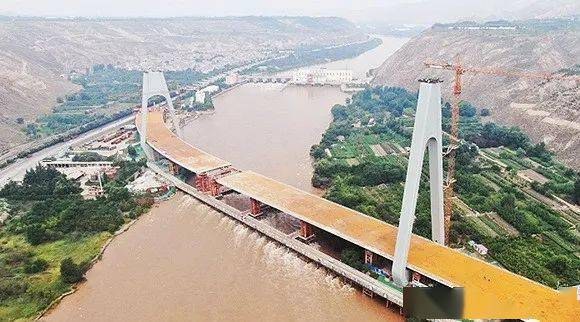

  兰州柴家峡黄河大桥起止桩号为K8+900—K10+150全线长1250m。沿长度方向分为直线段部分(282.522m)和缓曲线部分(436.310m),是我国曲率半径最小、跨度最大的“S”型斜拦索桥。该钢桥按照设计,沿长度方向分为57个节段,共计9个种类。最小节段重量为157.037t,最大节段量为374.208t,总重量为15000t。材质为Q345qD,梁节段间连接方式为焊接,采用步履式顶推完成钢桥安装。


    资源来源——
